Как подключить котел к дымоходу из нержавеющей стали — советы специалиста

Правильный выбор типа устанавливаемого дымохода позволяет решать сразу несколько задач.

Подобное подключение котла к дымоходу из нержавейки:

• во-первых, исключает проникновение такого вредного продукта горения, как монооксид углерода, более известный всем, как угарный газ, в помещения дома.

Все газы выбрасываются в атмосферу. Это предотвращает отравление находящихся в нём людей.

• Во-вторых, отводимые газы создают в дымоходной трубе тягу, что стабилизирует подачу к месту горения топлива в котле атмосферного кислорода;
• в-третьих, исключает вероятность возгорания.

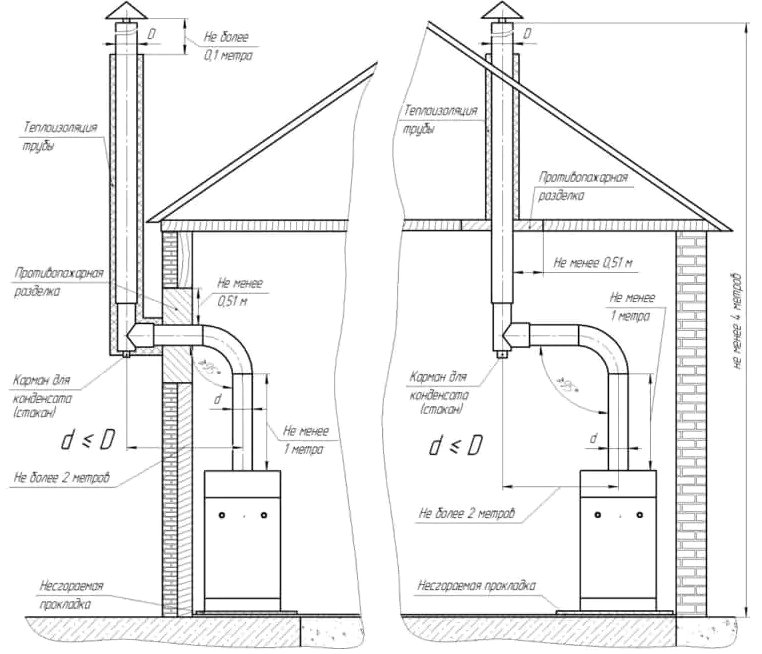

Требования, которым должны соответствовать дымоходы

Вот что советует на данную тему автор собственной рассылки по системам отопления, которая в этом году отмечает десятилетний юбилей, Сергей Волков, написавший несколько подробных учебников по обустройству отопительных систем частного дома.

[expert_review params=»JTdCJTIyY29sb3IlMjIlM0ElMjJvcmFuZ2UtMSUyMiUyQyUyMmV4cGVydF9hdmF0YXIlMjIlM0ElMjJodHRwcyUzQSUyRiUyRnN0cm9pbS1zYW1vc3RveWF0ZWxuby5ydSUyRndwLWNvbnRlbnQlMkZ1cGxvYWRzJTJGMjAyMiUyRjExJTJGMS05LmpwZyUyMiUyQyUyMmV4cGVydF9uYW1lJTIyJTNBJTIyJUQwJUExJUQwJUI1JUQxJTgwJUQwJUIzJUQwJUI1JUQwJUI5JTIwJUQwJUIzJUQwJUJFJUQxJTgyJUQwJUJFJUQwJUIyJTIwJUQwJUJFJUQxJTgyJUQwJUIyJUQwJUI1JUQxJTgyJUQwJUI4JUQxJTgyJUQxJThDJTIwJUQwJUJEJUQwJUIwJTIwJUQwJUJCJUQxJThFJUQwJUIxJUQxJThCJUQwJUI1JTIwJUQwJUIyJUQwJUJFJUQwJUJGJUQxJTgwJUQwJUJFJUQxJTgxJUQxJThCJTIwJUQwJUJGJUQwJUJFJTIwJUQxJTgyJUQwJUI1JUQwJUJDJUQwJUI1JTJDJTIwJUQwJUI3JUQwJUIwJUQwJUI0JUQwJUIwJUQwJUJEJUQwJUJEJUQxJThCJUQwJUI1JTIwJUQwJUJEJUQwJUIwJTIwJUQwJUJGJUQwJUJFJUQxJTg3JUQxJTgyJUQxJTgzJTJDJTIwZXhwZXJ0X3RlcGxhJTQwbWFpbC5ydSUyMiUyQyUyMmV4cGVydF9saW5rJTIyJTNBJTIyJTIyJTJDJTIyZXhwZXJ0X2lkJTIyJTNBJTIyJTIyJTJDJTIyZXhwZXJ0X3R5cGUlMjIlM0ElMjJzZWxmJTIyJTJDJTIyZXhwZXJ0X2F2YXRhcl9hbHQlMjIlM0ElMjIlMjIlMkMlMjJleHBlcnRfc2hvdyUyMiUzQTElMkMlMjJleHBlcnRfZGVzY3JpcHRpb24lMjIlM0ElMjIlMjIlMkMlMjJleHBlcnRfc2hvd19idXR0b24lMjIlM0EwJTJDJTIyZXhwZXJ0X3Nob3dfYnV0dG9uX3R5cGUlMjIlM0ElMjJwb3B1cCUyMiUyQyUyMmV4cGVydF9xdWVzdGlvbl9idXR0b25fdGV4dCUyMiUzQSUyMiVEMCU5NyVEMCVCMCVEMCVCNCVEMCVCMCVEMSU4MiVEMSU4QyUyMCVEMCVCMiVEMCVCRSVEMCVCRiVEMSU4MCVEMCVCRSVEMSU4MSUyMiUyQyUyMnF1ZXN0aW9uX2V4dGVybmFsX2xpbmslMjIlM0ElMjIlMjIlMkMlMjJwb3B1cF91c2VfcGhvbmUlMjIlM0EwJTJDJTIyZXhwZXJ0X3RpdGxlJTIyJTNBJTIyJUQwJUFEJUQwJUJBJUQxJTgxJUQwJUJGJUQwJUI1JUQxJTgwJUQxJTgyJUQwJUJEJUQwJUJFJUQwJUI1JTIwJUQwJTlDJUQwJUJEJUQwJUI1JUQwJUJEJUQwJUI4JUQwJUI1JTNBJTIyJTJDJTIyZXhwZXJ0X3Nob3dfdGl0bGUlMjIlM0ExJTJDJTIyZXhwZXJ0X3RleHQlMjIlM0ElMjIlQzIlQUIlRDAlOTIlMjAlRDElODElRDAlQjIlRDElOEYlRDAlQjclRDAlQjglMjAlRDElODElMjAlRDAlQjIlRDAlQjAlRDAlQjYlRDAlQkQlRDAlQkUlRDElODElRDElODIlRDElOEMlRDElOEUlMjAlRDAlQjclRDAlQjAlRDAlQjQlRDAlQjAlRDElODclMkMlMjAlRDElODAlRDAlQjUlRDElODglRDAlQjAlRDAlQjUlRDAlQkMlRDElOEIlRDElODUlMjAlRDAlQjQlRDAlQjAlRDAlQkQlRDAlQkQlRDElOEIlRDAlQkMlMjAlRDElOEQlRDAlQkIlRDAlQjUlRDAlQkMlRDAlQjUlRDAlQkQlRDElODIlRDAlQkUlRDAlQkMlMjAlRDAlQkElRDAlQkUlRDAlQkQlRDElODElRDElODIlRDElODAlRDElODMlRDAlQkElRDElODYlRDAlQjglRDAlQjglMjAlRDAlQkUlRDElODIlRDAlQkUlRDAlQkYlRDAlQjglRDElODIlRDAlQjUlRDAlQkIlRDElOEMlRDAlQkQlRDAlQkUlRDAlQjklMjAlRDElODElRDAlQjglRDElODElRDElODIlRDAlQjUlRDAlQkMlRDElOEIlMkMlMjAlRDElODIlRDElODAlRDAlQjUlRDAlQjElRDAlQkUlRDAlQjIlRDAlQjAlRDAlQkQlRDAlQjglRDElOEYlMjAlRDAlQkElMjAlRDAlQkQlRDAlQjglRDAlQkMlMjAlRDAlQjQlRDAlQjUlRDElODIlRDAlQjAlRDAlQkIlRDElOEMlRDAlQkQlRDAlQkUlMjAlRDAlQkYlRDElODAlRDAlQkUlRDAlQkYlRDAlQjglRDElODElRDAlQjAlRDAlQkQlRDElOEIlMjAlRDElODAlRDElOEYlRDAlQjQlRDAlQkUlRDAlQkMlMjAlRDAlQjQlRDAlQjUlRDAlQjklRDElODElRDElODIlRDAlQjIlRDElODMlRDElOEUlRDElODklRDAlQjglRDElODUlMjAlRDElODElRDAlQjIlRDAlQkUlRDAlQjQlRDAlQkUlRDAlQjIlMjAlRDAlQkYlRDElODAlRDAlQjAlRDAlQjIlRDAlQjglRDAlQkIlM0ElMjA2MC4xMzMzMC4yMDE2JTJDJTIwNjAuMTMzMzAuMjAyMCUyQyUyMDcuMTMxMzAuMjAxMyUyQyUyMDEzLTEwMS05OSUyQyUyMCVEMSU4MCVEMSU4RiVEMCVCNCVEMCVCMCUyMCVEMCVCOCVEMCVCRCVEMSU4QiVEMSU4NSVDMiVCQi4lMjIlMkMlMjJxYSUyMiUzQSU1QiU1RCUyQyUyMnFhX3Nob3dfdGl0bGUlMjIlM0ExJTJDJTIycWFfdGl0bGUlMjIlM0ElMjIlRDAlOTIlRDAlQkUlRDAlQkYlRDElODAlRDAlQkUlRDElODElMjAlRDElOEQlRDAlQkElRDElODElRDAlQkYlRDAlQjUlRDElODAlRDElODIlRDElODMlMjIlMkMlMjJzY29yZSUyMiUzQSU1QiU1RCUyQyUyMnNjb3JlX3N1bW1hcnlfdGV4dCUyMiUzQSUyMiUyMiUyQyUyMnNjb3JlX3N1bW1hcnlfYXZlcmFnZSUyMiUzQTAlMkMlMjJzY29yZV9tYXglMjIlM0ElMjI1JTIyJTJDJTIyc2NvcmVfc3ltYm9sJTIyJTNBJTIyJTIyJTJDJTIyc2NvcmVfdGl0bGUlMjIlM0ElMjIlMjIlMkMlMjJzY29yZV9zaG93X3RpdGxlJTIyJTNBMCUyQyUyMnBsdXNlcyUyMiUzQSU1QiU1RCUyQyUyMm1pbnVzZXMlMjIlM0ElNUIlNUQlMkMlMjJwbHVzZXNfbWludXNlc19zaG93X3RpdGxlJTIyJTNBMSUyQyUyMnBsdXNlc19taW51c2VzX3RpdGxlJTIyJTNBJTIyJUQwJTlGJUQwJUJCJUQxJThFJUQxJTgxJUQxJThCJTIwJUQwJUI4JTIwJUQwJUJDJUQwJUI4JUQwJUJEJUQxJTgzJUQxJTgxJUQxJThCJTIyJTJDJTIycGx1c2VzX3RpdGxlJTIyJTNBJTIyJTIyJTJDJTIybWludXNlc190aXRsZSUyMiUzQSUyMiUyMiU3RA==»]

Тезисно основные требования можно сформулировать следующим образом:

• сечение монтируемого дымохода должно быть равным, либо превышать аналогичный показатель выходного патрубка подключаемого отопительного устройства;
• труба дымохода для котла устанавливается строго вертикально и, в идеале, не иметь наклонных участков.

В исключительных случаях, разрешены участки с углами до 30°, длина которых не должна превышать высоты помещения.

• По всей протяжённости трубы дымохода для котла следует исключить зауженности и искривления участков;
• все дымоходы изготавливаются только из материалов газонепроницаемых, с тщательной герметизацией и изоляцией стыков, исключающей просачивание влаги и пропускание газов.

Если дымоходные трубы металлические (легированная сталь со специальным антикоррозионным покрытием), толщина их стенки должна иметь размер более 2 мм.

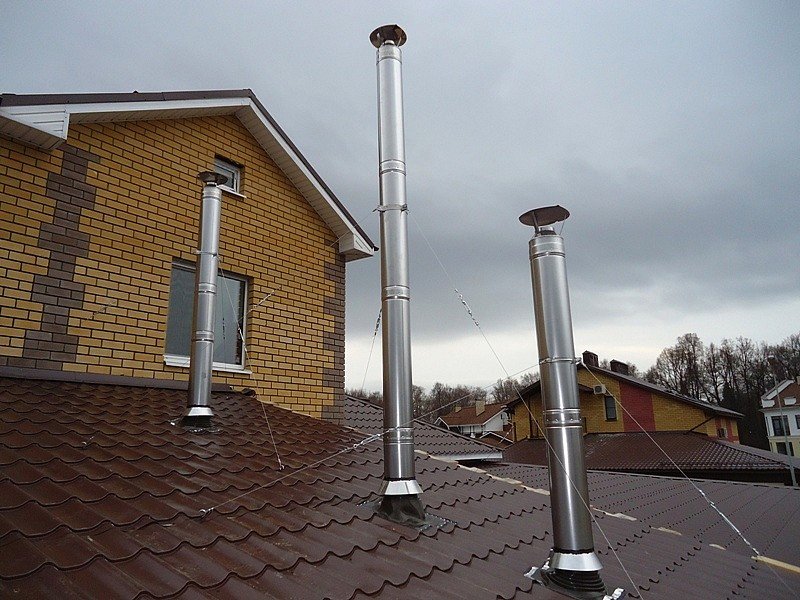

• высота газового дымохода определяется с учётом возможности обеспечения качественной тяги.

В частности, при выведении верхнего среза трубы для газовых котлов через крышу, вблизи конька, оно должно находиться на 500 мм выше последнего. С учётом углов наклона кровли, расстоянием до конька, данное значение может меняться.

При использовании в собранной схеме дымоудаления угловых переходов, к высоте труб, рекомендованных сводами правил, необходимо добавить: на каждый прямой, (90°), или на два по 45°, 1 метр.

• Срез обязательно защищается зонтиком или дефлектором.

Последний монтируется в районах с надлежащим ветровым подпором.

• Минимальная протяжённость дымового канала, 5 м;
• максимальное количество поворотов, три;
• длина горизонтальных участков, до 1 м.

В обязательном порядке требуется учитывать разницу в требованиях, предъявляемых к дымоходам для котла в частном доме, рассчитанного для работы на твёрдом топливе, газе.

Газоходы для газовых котлов

В первом случае обязательно требуется обустройства сборника для конденсата в нижней части дымохода, так как при относительно невысоких температурах отводимых газов, он образуется весьма обильно. Элемент представляет съёмный стакан, изготовленный из материалов, стойких к химически агрессивным средам. Лучшее решение при изготовлении вытяжной трубы для газового котла отопления, нержавеющая сталь. Есть модели из оцинковки и пластика, но сроки их эксплуатации существенно ниже.

Для твёрдотопливных котлов

Рекомендуется на этапе проектирования предусмотреть наличие разгонного участка, стимулирующего тягу.

Материалы, из которых изготавливают дымоходы

Качественный дымоход от котла изготавливают с использованием различных материалов. Наиболее востребованными, в силу присущих эксплуатационных характеристик, являются решения, изготовленные из кислотостойкой, нержавеющей стали.

Нержавейка

Использование подобного материала обусловлено повышением тяги, антикоррозионной стойкостью, малым весом дымохода для напольных газовых котлов, невосприимчивостью с резким знакопеременным нагрузкам, длительным (до 15 лет) сроком эксплуатации. Поставляется производителями поэлементно.

Стандартная комплектация включает: монтажные элементы; конденсатосборник; тройник-ревизию, опорные площадки, конус, тройник подключения.

Простота монтажа допускает самостоятельную сборку трубы в нужной конфигурации.

Существующие модели дымохода на котёл из нержавейки подразделяют на две группы:

• трубы одностенные – производятся из пищевой нержавеющей стали с добавлением молибдена, титана, никеля.

Именно эти материалы отличаются максимальной химической стойкостью к неблагоприятному воздействию конденсата.

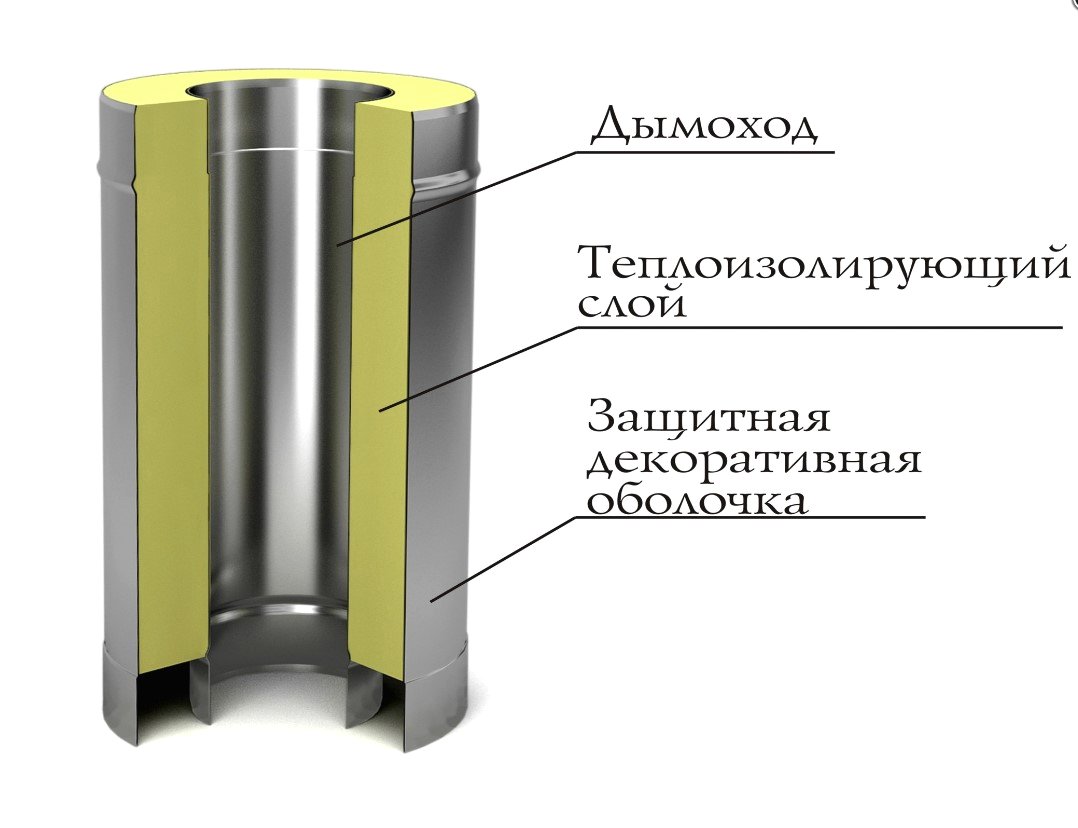

• сэндвич-панели – имеют трёхслойную конструкцию.



Средний слой составляет базальтовый теплоизолятор, что значительно увеличивает теплосберегающие способности, так как позволяет поддерживать температуру выше точки росы. Это минимизирует образование конденсата. Решение является более надёжным.

Преимущества труб из нержавеющей стали

К бесспорным достоинствам материала относятся:

• существенная термостойкость – материал сохраняет исходную геометрию и эксплуатационные характеристики при температурах до +600°С;
• при использовании сэндвич-трубы от котла вероятность оседания конденсата значительно минимизируется;
• простота монтажа, возможность регулировки в процессе эксплуатации, выполнение в требуемой комплектации;
• высота дымохода для газового котла может выбираться с учётом эксплуатационных требований;
• доступная стоимость (решение обойдётся значительно дешевле возведения кирпичной трубы, использования керамики, ряда иных решений).

Иные материалы, востребованные при изготовлении

Существует ряд иных решений. При обустройстве дымохода от котла в частном доме, владельцы используют:

• оцинкованная сталь;
• кирпич;
• асбоцементные трубы;
• керамика;
• коаксиальные дымоходы;
• стеклянные.

Специфика монтажа труб из этих материалов рассмотрена в других статьях.

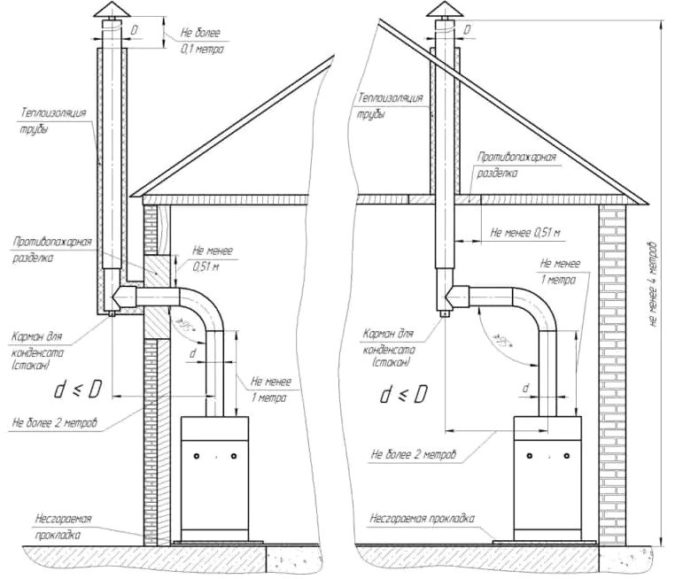

Варианты практического монтажа

Решая, какой дымоход нужен для напольного газового котла, чаще всего отдают предпочтение моделям из нержавейки. Рассмотрим их более подробно.

Эти версии являются наиболее оптимальным и взвешенным решением. Получается прочная конструкция с незначительным весом, что исключает необходимость обустройства отдельного фундамента.



Сэндвич-модели

Современное решение трубы от газового котла на улицу. Конструктивно состоит из двух труб, вложенных одна в другую. Свободное пространство между ними заполняется негорючим теплоизолятором. Чаще всего, это базальтовая вата, способная выдерживать температуры до +600°С.

Благодаря тому, что производители поставляют наборы элементов различной комплектации, можно собрать дымоход нужной конфигурации.

Возможен внутренний и наружный монтаж посредством соединения элементов благодаря раструбным схемам. Существует два возможных варианта монтажа дымохода от газового котла в частном доме:

• по дыму – нижняя труба вставляется в верхнюю.

Это формирует внутреннюю поверхность с минимальным противодействием выводимым газам.

• по конденсату – верхняя труба вставляется в нижнюю, что облегчает стекание возникающего конденсата в специальный приёмный стакан в нижней части дымохода.

Наиболее востребованным для трубы в котельной частного дома является второе решение, значительно продлевающее сроки эксплуатации дымохода.

На рынке представлена продукция различных диаметров, от 80 мм до 300 мм.

В рамках монтажа требуется в полном объёме выполнять требования действующих сводов правил, регламентирующих выбор высоты трубы, её диаметра, интенсивности эксплуатации.

Сэндвич модели обеспечивают конструкции повышенную пожарную безопасность. Однако только этого решения недостаточно. Поэтому в проходах трубы сквозь перекрытия, кровлю, изготовленные из горючих материалов, обязательно собираются коробчатые защитные конструкции.

Монтаж конструкции из нержавеющей стали

Система дымохода для газового котла собирается снизу-вверх. Схема монтажа, по конденсату. Все места соединения элементов обязательно уплотняются герметиком жаростойких марок, рассчитанных на восприятие температур до +1000°С.

Конструкция крепится к стене специальными хомутами. На каждые 2 погонных мета ставятся стеновые кронштейны. Рекомендуется под каждым из тройников размещать опорный элемент. Если высота дымохода для газа превышает пять метров, предусматривается обустройство опорных площадок, консолей (не менее 1 на 5 метров высоты). Крепления размещаются с таким условием. Чтобы исключить вероятность прогиба собранной системы дымоудаления.

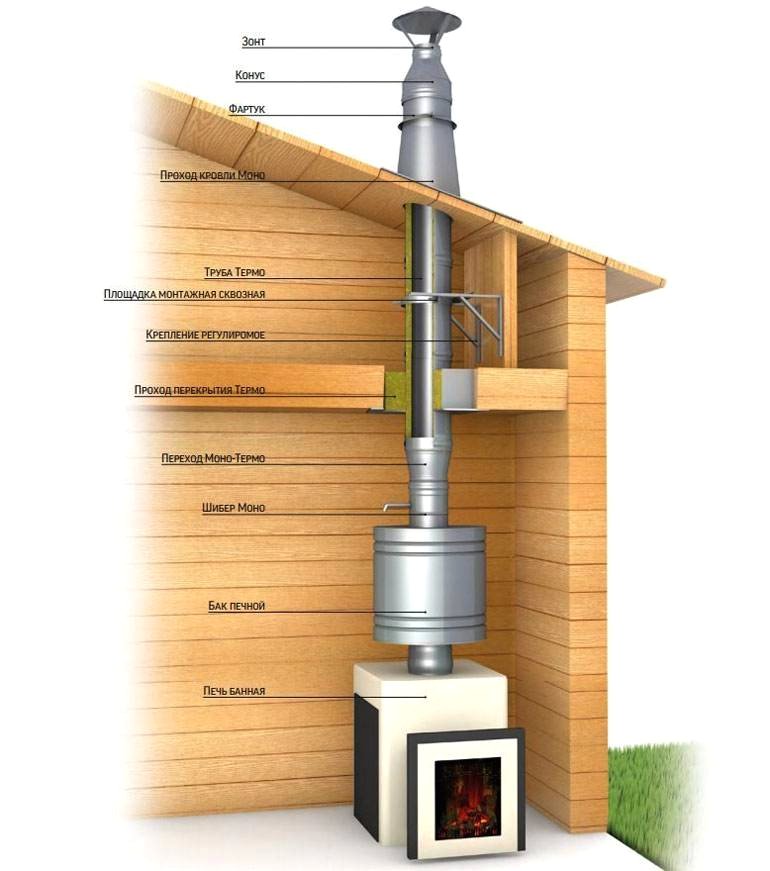

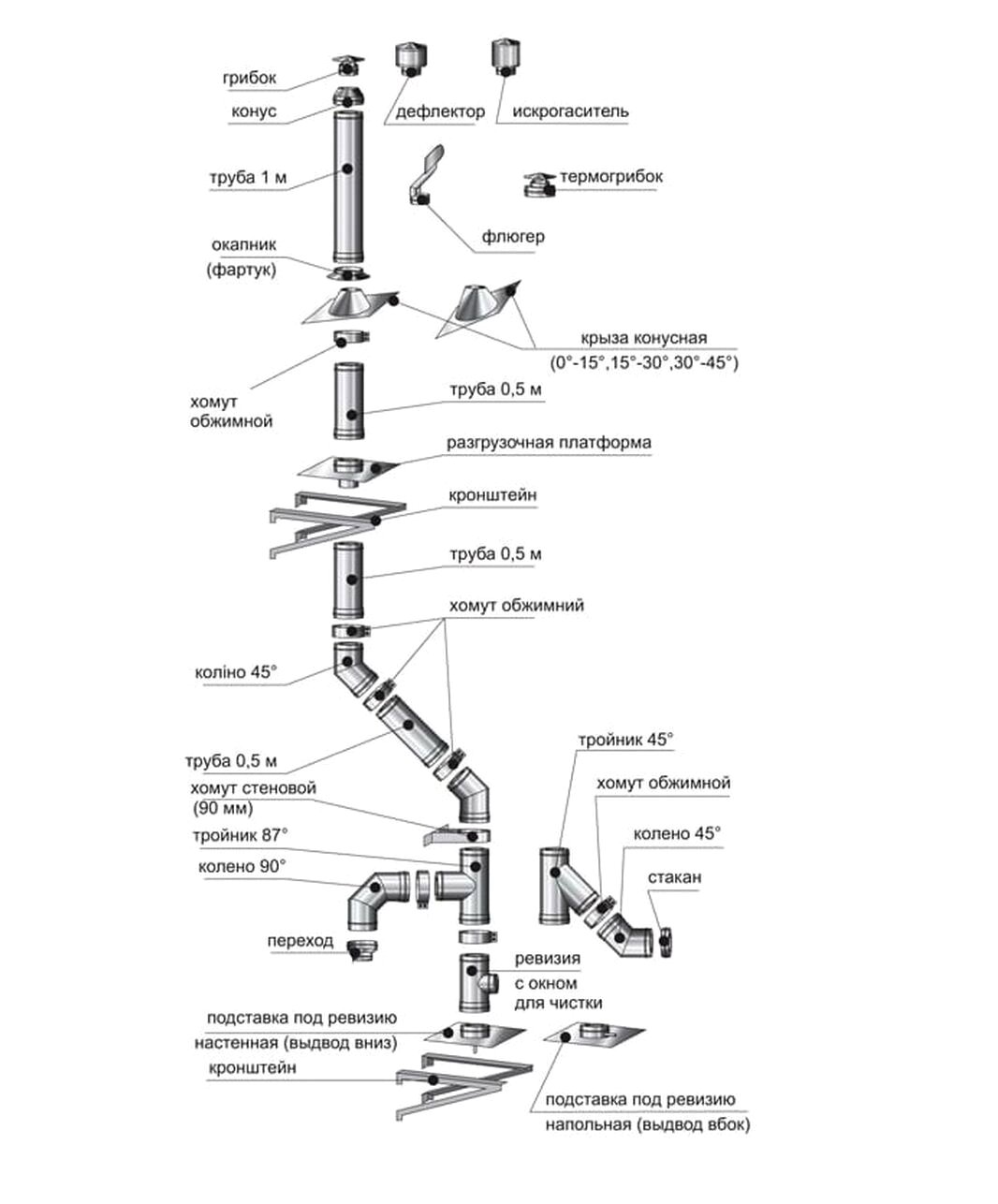

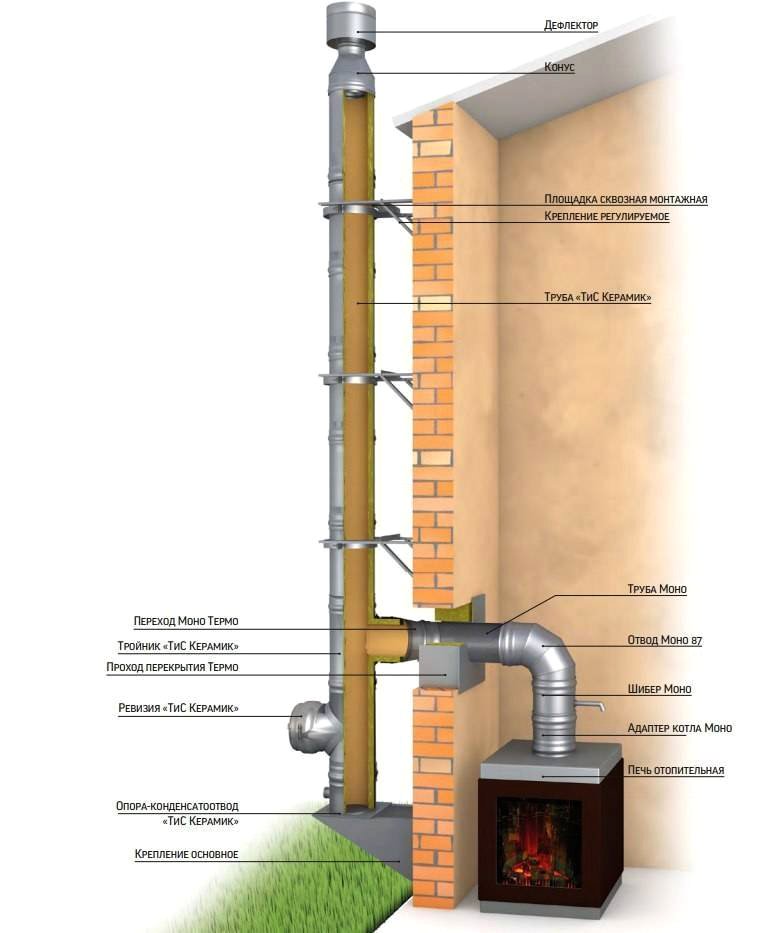

• Основные элементы конструкции дымохода

В состав любого комплекта входят следующие базовые детали:

• адаптер котла – является стартовым элементом будущей конструкции.

Используется при ведении сборки по конденсату.

• Шибер – устройство, позволяющее перекрывать, при необходимости, потоки отводимых топочных газов. Это обычная задвижка с отверстиями, исключающими вероятность отравления угарными газами;
• старт-сэндвич – необходим при переходе с участка одностенной конструкции к версии двустенной;
• узел ППУ (потолочно-проходной), изготовленный с использованием теплоизолятора (чаще всего, минерита).

Необходимое устройство, повышающее пожарную безопасность при проходе сквозь межэтажные, чердачные перекрытия и кровлю.

• Разделка для установки на крыше. Позволяет защитить дымоход от попадания внутрь атмосферных осадков (снег, дождь).

Конструкция достаточно жёсткая, что позволяет сохранять прочностные характеристики при сходе снега, без образования протечек.

• Хомуты – стабилизируют положение трубы относительно опорной поверхности (плоскости монтажа).

Исключает опирание конструкции дымохода на топительный прибор (печь, котёл, камин).

Кроме этого, достаточно часто в комплект включают:

• трубы одностенные;
• трубы сэндвич;
• разнополочные хомуты;
• оголовок для защиты утеплителя в сэндвич- трубах от атмосферных осадков;
• сэндвич-тройник – меняет направление выхода дымовых газов.

Особенности монтажа с учётом выбранного места установки дымохода

В частных домах реализуют два варианта установки: внутренний и внешний. Алгоритм выполнения работ отличается незначительно.

Внутренний монтаж

Особое внимание при выполнении работ, требуется уделять проходу трубы сквозь перекрытия, изготовленные из горючих материалов. рассмотрим их более подробно.

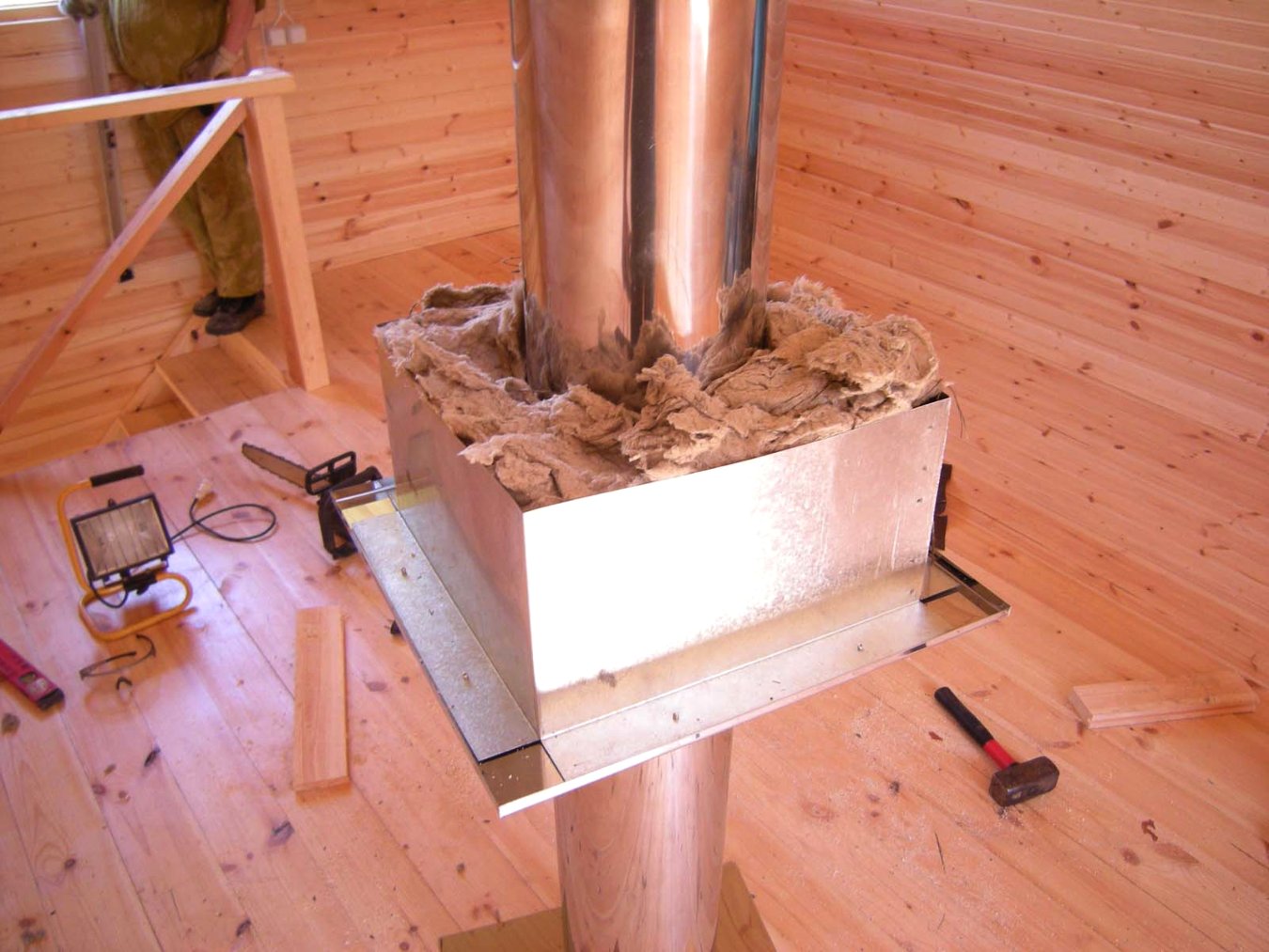

Проход сквозь потолочное перекрытие

Здесь главную роль играет ППУ. Сделать его можно самостоятельно. Но лучше приобрести готовый. Существуют модели разных производителей, предлагаемые в виде комплекта элементов, либо полностью готовой к установке конструкции, укомплектованные теплоизоляционными материалами или без таковых.

Если труба выводится достаточно близко от стропил и лаг (чаще всего, деревянных), требуется дополнительно смонтировать и установить короб, обшитый изнутри минеритом (базальтовой ватой). ППУ следует монтировать в него.

Заводские ППУ различаются геометрией и комплектацией. Версии без теплоизолятора требуют предварительной обшивки основания (обычно, это лист нержавеющей стали) изнутри теплоизоляционным материалом. Пример, базальтовый картон. Устройство монтируется в коробе (смотри выше). При этом расстояние между внешними стенками трубы и металлом остаётся пустым (слой воздушной теплоизоляции).

Короб, с внешней стороны, необходимо закрыть 50-70 мм слоем каолиновой ваты. Это исключит переохлажение трубы даже в неотапливаемом чердачном помещении. Слой большей толщины может привести к перегреву последней.

ППУ со вложенным теплоизолятором разрешено устанавливать без монтажа короба. Пустоты внутри самого узла требуется дополнительно заполнить каолиновой ватой (те же 50-70 мм). Это повышает пожарную безопасность проходного узла.

ППУ крепится к основанию саморезами (вариант, штатными креплениями) – для заводской версии. Основа узла из листовой нержавейки фиксируется саморезами к вагонке после полного завершения финишной отделки.

В процессе установки требуется контролировать соосность узла и трубы, так как максимально разрешённый наклон последней не должен превышать 1 мм.

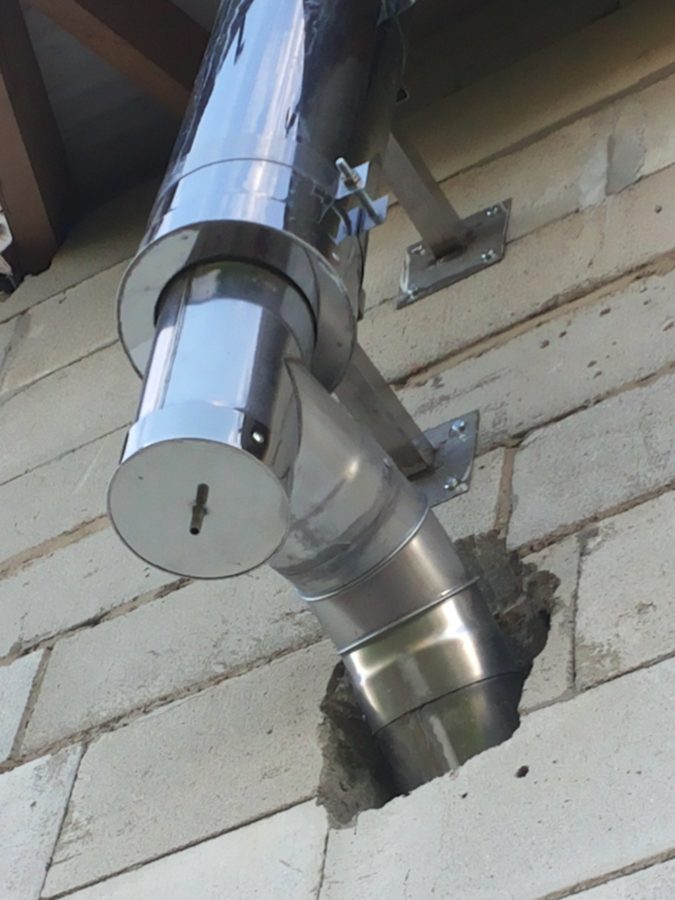

Проход сквозь стену

Патрубок теплогенератора дымохода от газового котла через стену комплектуется адаптером, обеспечивающий возможность перехода монтажа «по дыму» на вариант «по конденсату». Затем ставится одностенная нержавеющая труба (вариант, теплообменник). Следующий элемент, шибер. При необходимости, колено. Завершается монтаж старт-сэндвичем.

В месте прохождения использование ППУ и сэндвич-элемента является обязательным условием, повышающим пожарную безопасность системы дымоудаления.

Закрепив сэндвич-тройник с внешней стороны здания, к нему снизу крепят конденсатоотвод. Верхнюю часть трубы венчает оголовок.

Важно! Тройник следует обязательно ставить на монтажной площадке, фиксировать трубу по высоте к наружной поверхности стены с шагом не менее 2 м. для этого востребованы стеновые кронштейны.

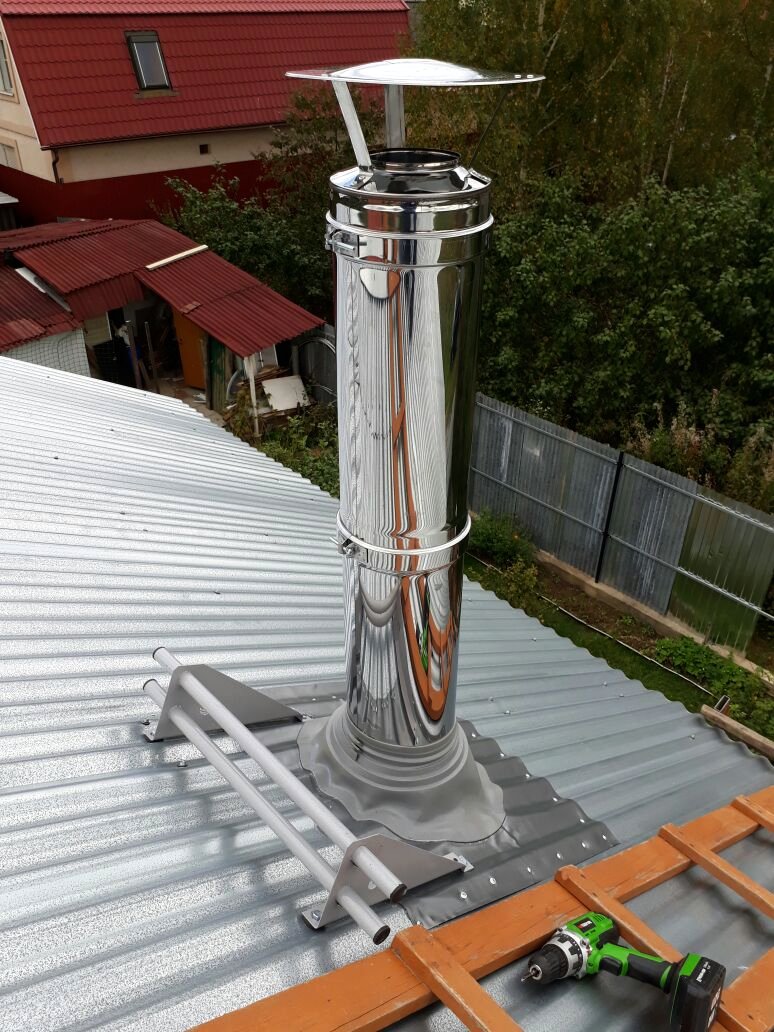

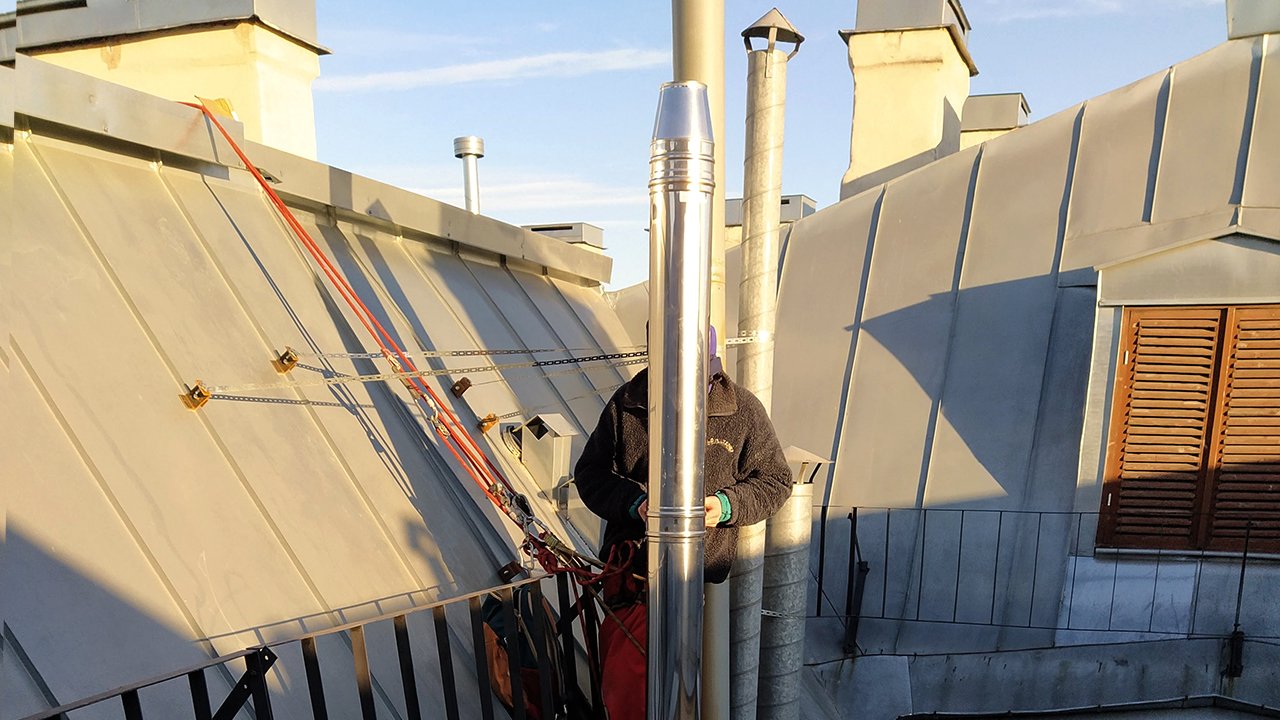

Проход через кровлю

Разделка при выходе на крышу, процедура обязательная в рамках обе6спечения безопасной эксплуатации дымовой трубы. Параллельно она обеспечивает теплосбережение и влагозащиту внутренних помещений здания.

Сэндвич-дымоход выводят через отверстие в патрубке, выполненном в крышной разделке. Все остающиеся зазоры тщательно герметизируют герметиками жаропрочных типов, рассчитанных на восприятие температур до +1000°С.

Верхние кромки фартука обустроенной крышной разделки заводятся под вышележащие листы кровельного материала.

Если используется разделка гибкая (основа – резинка или силикон), в колпаке последней проделывается отверстие, которое должно быть меньше наружного диаметра изделия на 20%.

Колпак данного изделия натягивается на выведенную трубу, затем гибкому фартуку придаётся форма плоского листа. Место укладки предварительно промазывается герметиком, затем фиксируется саморезами.

В ряде случаев, для достижения необходимой прочности крепления, требуется предварительное усиление обрешётки.

Реконструкция старого дымохода

В старых домах с печным отоплением, при замене кирпичной печи на современный котёл, требуется обязательная модернизация кирпичной дымовой трубы. Необходимость её полной переделки отсутствует. Достаточно провести гильзование внутренней поверхности.

Существует две возможных технологии:

• в основание имеющегося дымохода устанавливается труба из нержавеющей стали.

Изделие выбирается таким образом, чтобы его высота была равна высоте старой дымовой трубы, а внутренний диаметр был равен патрубку установленного котла.

Зазоры, остающиеся между наружными стенками трубы и внутренней поверхностью имеющегося старого дымохода следует заполнить теплоизолятором (керамзит, пеностекло, перлит).

• Второй вариант технологии имеет наименование «Фуран-Флекс» (FuranFlex).

Решение значительно дороже. Но оно позволяет сохранить неизменным внутреннее сечение дымохода. При этом применяются морозостойкие антикоррозионные материалы. Диаметр устанавливаемого изделия может колебаться в диапазоне 60-1000 мм.

Рассматриваемая технология обеспечивает возможность отремонтировать/модернизировать старый дымоход с имеющимися уклонами, не превышающими 30°.

Суть метода. Эластичная труба под давлением помещается внутрь имеющегося кирпичного дымохода. Она принимает форму последнего, твердеет, формируя бесшовную сплошную оболочку. Проникновение вовне газов и конденсата полностью исключено.

Характерные ошибки, допускаемые при подключении котла к дымоходу

Чаще всего проблемы с последующей эксплуатацией системы дымоудаления связаны с ошибками, которые условно можно свести в несколько групп:

• неправильно выбрано сечение трубы и её высота;
• недостаточное количество используемых, в процессе монтажа наружного дымохода, теплоизоляторов.

Часто аналогичные проблемы возникают при проходе потолочного перекрытия с последующим выводом трубы в неотапливаемое пространство чердака.

• невыполнение (ненадлежащее выполнение) требований действующих правил, норм пожарной безопасности;
• труба, по которой газы отводятся от котла, проходит сквозь шахту бывшего кирпичного канала, без предварительного её гильзования.

Это существенно сократит сроки эксплуатации системы.

Выводы

Любое отопительное оборудование требуется монтировать в строгом соответствии с положениями действующих сводов правил. Начинают работы с выполнения инженерных расчётов. Доверить проектирование лучше профильной организации. это гарантирует длительную и безопасную эксплуатацию вашего котла.
