Как сделать канализацию в частном доме

Содержание статьи

Приступая к рассмотрению темы: «канализация в частном доме своими руками», необходимо понимать, что термин «канализация» одинаково часто используется для обозначения стоков, образующихся в трёх разных случаях:

дренажная, позволяет собирать и удалять жидкость, содержащуюся в обводнённых грунтах, за пределы участка;
ливневая, обеспечивает отведение верховодки (талая, дождевая вода), с последующим её сбросом в ливневую канализацию, либо её аккумулирование в ёмкостях, с целью последующего применения для удовлетворения хозяйственных нужд;
фекальная, решает задачи сбора фекально-хозяйственных стоков, с их параллельной очисткой и утилизацией.

В настоящей статье подробно рассматривается, как правильно сделать канализацию в частном доме.

Канализационная система частного дома

Чтобы обеспечить максимально комфортное проживание в частном доме, требуется обустроить функциональную и надёжно работающую канализацию. Данная работа выполняется в несколько этапов.

На первом, разрабатывается проект, детализирующий все нюансы предстоящих работ, который даёт развёрнутое представление о том, как провести канализацию в частном доме.

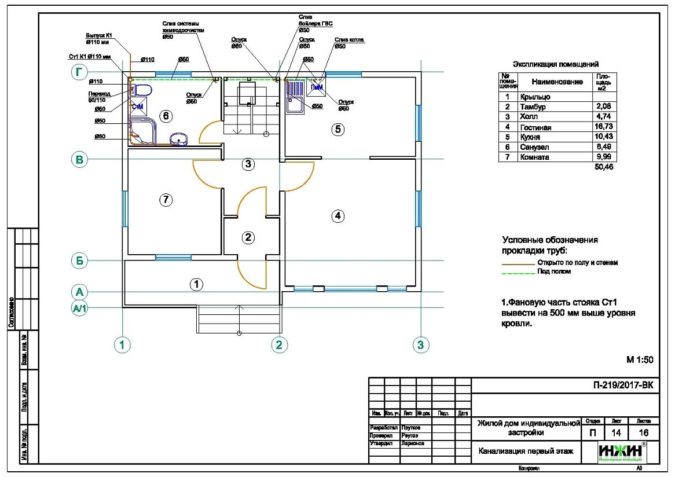

Канализационная система частного дома — Рис.1 Проект канализационной системы частного дома

Далее приобретаются необходимые расходные материалы и сантехническое оборудование.

Следующий этап предусматривает практическое изготовление трёх базовых участков, из которых состоит канализация:

Расположенный внутри частного дома.

Канализация в доме решает задачу сбора сточных и фекальных вод, их отведение за пределы здания.

Находящийся на приусадебном (дачном участке)

Предназначен для сбора стоков, первичного их разделения на жидкую и твёрдую фракции, с последующей откачкой ассенизационной машиной, либо сброса на рельеф.

Участок, соединяющий первый и второй блоки.

Рассмотрим, как сделать канализацию в частном доме, более детально.

Проектирование

Проектное решение создаётся с учётом следующих факторов:

назначение здания (для периодического или постоянного проживания);
количество проживающих;
суточный расход воды на человека;
глубина залегания подпочвенных вод;
размеры приусадебного (дачного) участка;
структура и тип грунта;
климатические особенности;
требования действующих СНиП.

В рамках проектных работ, выполняемых с целью последующего монтажа канализации в частном доме своими руками, определяют места размещения оборудования, ассортимент и диаметры труб, используемых для монтажа системы, подбор фитингов, разрабатывают аксонометрический чертёж. На основании последнего просчитывается потребное количество материалов для того, чтобы построить локальную канализацию.

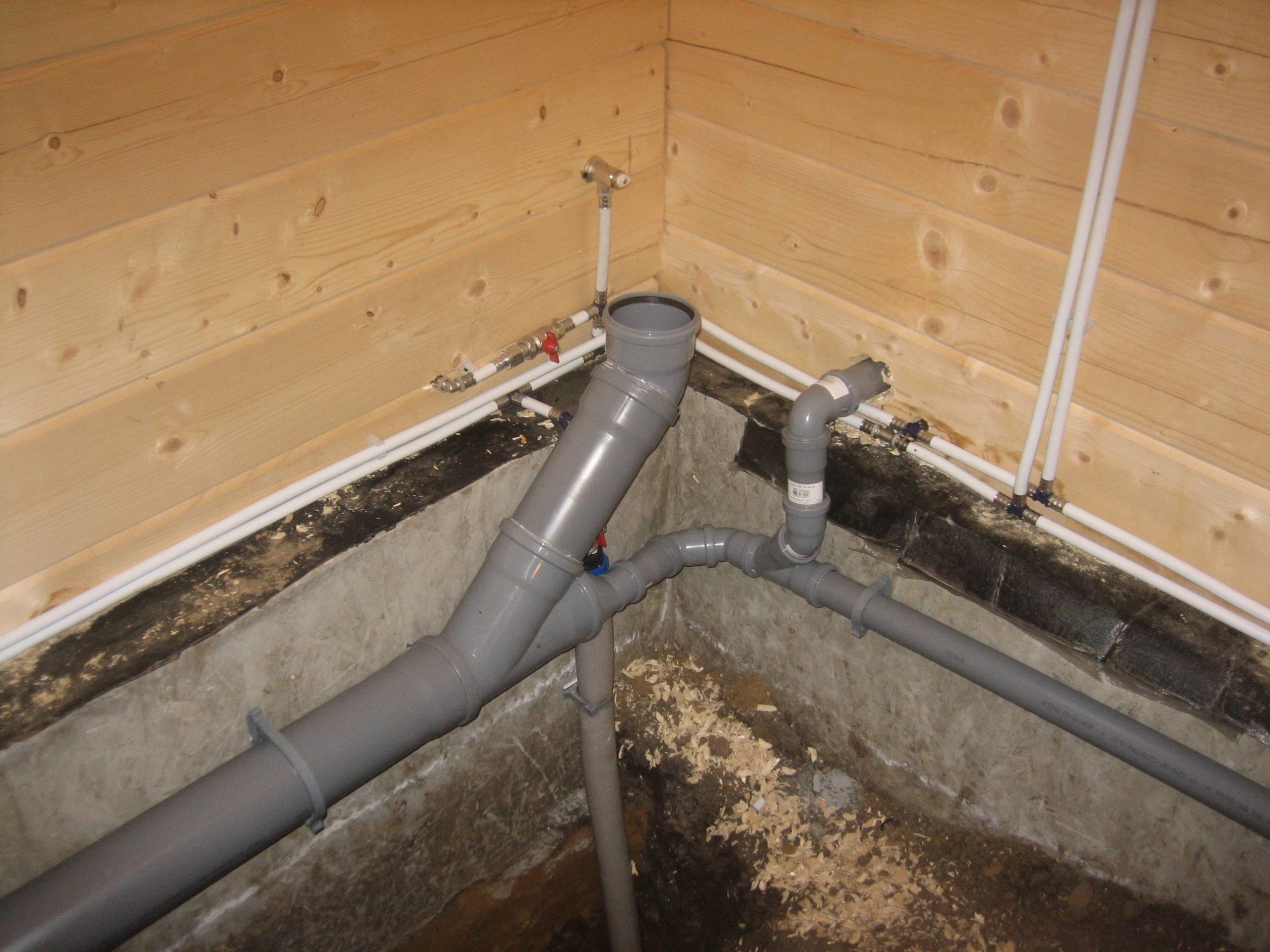

Практические аспекты сборки внутреннего участка

Несколько советов тем, кто планирует монтировать канализацию для частного дома своими руками.

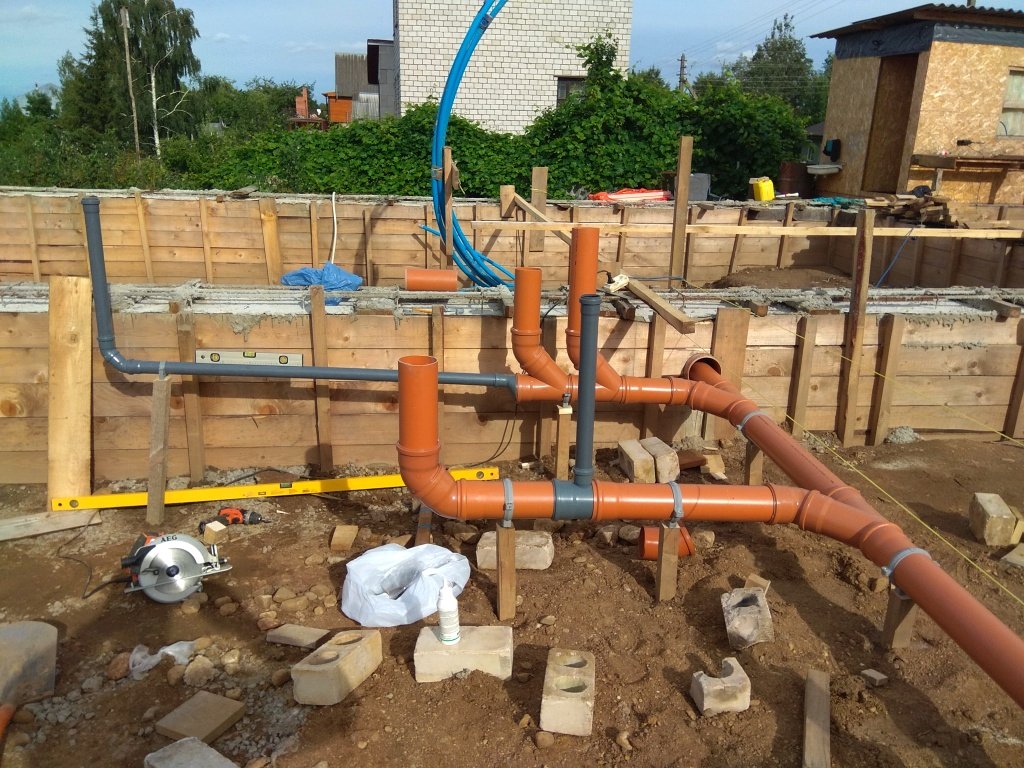

Монтаж канализации в готовом доме

Разбираясь, как проложить канализацию в частном доме, строительство которого уже завершено, следует осуществлять работу по следующему алгоритму:

отрыть фундамент до нужной глубины в заданном месте, с последующей обратной засыпкой после завершения работ;
проделать в нём отверстие, используя для этого алмазную коронку, либо перфоратор.

Первое более предпочтительно. Диаметр на 150 — 250 мм должен превышать аналогичный показатель выводимой трубы (рукава).

Далее края отверстия, наружный и внутренний, укрепляют раствором (при необходимости);
осуществляется гидроизоляция выпуска с использованием битумной мастики и рубероида;
внутрь устанавливается гильза, края которой выпускаются за стенки фундамента на 100-150 мм (в каждую сторону).

Правильная канализация в частном доме предусматривает, что внутренний диаметр гильзы должен на 20-40 мм превосходить наружный диаметр выводимого патрубка. Оставшееся, между внутренней поверхностью гильзы и наружной стенкой выпускаемой трубы, свободное пространство запенивается.

Завершающий этап сборки, соединение выпуска с внутридомовой канализацией, выполняемое с использованием косого тройника на 45°, отвод.

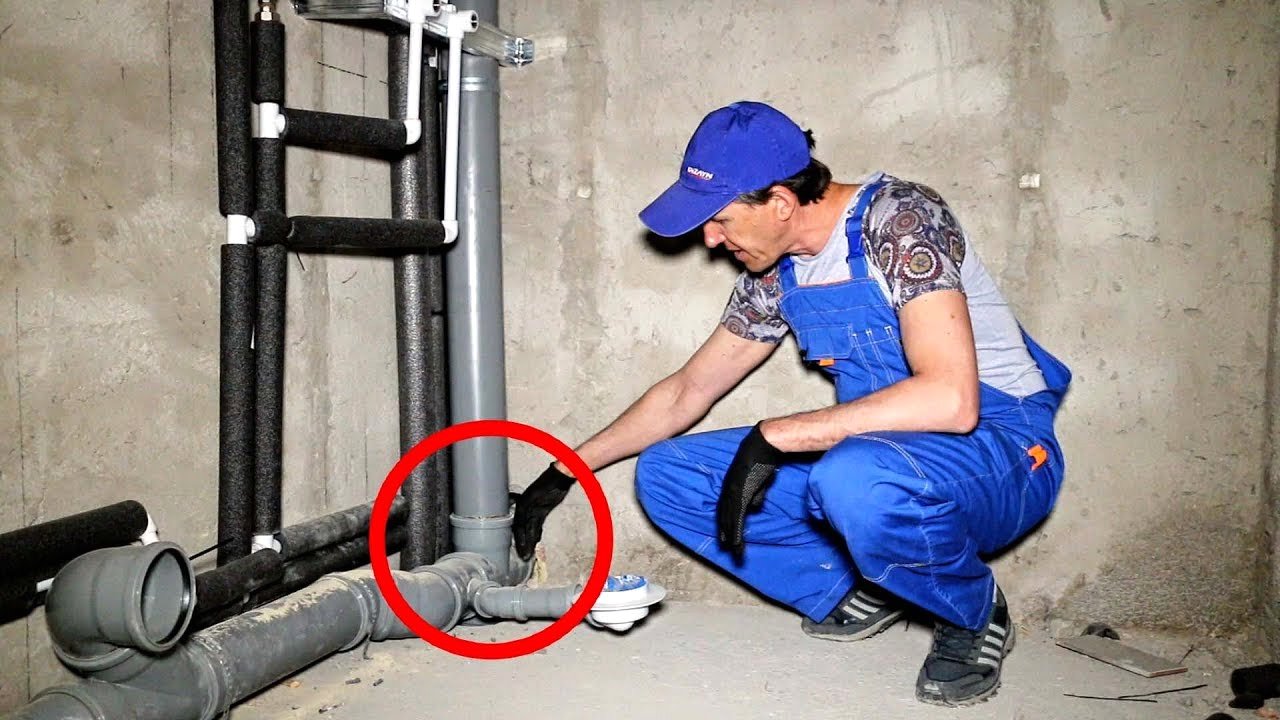

Монтаж стояка

Установка канализации в частном доме своими руками, предусматривает, на втором этапе, монтаж стояка. Это основной элемент конструкции канализационной системы, монтируемой внутри частного дома. Сборка его выполняется снизу-вверх и ведётся строго вертикально. Допустимые отклонения от вертикали не должны превышать 2 мм на каждые 2 погонных метра высоты.

Подсказка. Как провести канализацию, минимизировав шумы от протекающих стоков.

Отступите от задней стенки на 20 мм, либо выполните в ней штроб на аналогичную глубину. Хорошо помогает цементирование стояка у поверхности напольного покрытия.

Последовательность выполнения работ

Перед началом монтажных работ по водоотведению в частном доме своими руками, размечают и пробивают проёмы в полу, межэтажном и потолочном перекрытии, кровле.

Все элементы конструкции, из которых собирается сливной стояк, устанавливаются вверх раструбами. Это исключает проблемы для свободного перемещения стоков.

Первым элементом является сборка из 2 отводов под 45°, либо 3, под 30°. Подобное решение позволяет направить поток фекальных стоков за пределы дома с минимизацией вероятности возникновения засоров.

Далее проведение канализации предусматривает установку стояка (куска трубы). Его высота подбирается с таким расчётом, чтобы вставленный в него тройник (крестовина) для подсоединения горизонтальных участков располагался над поверхностью чистовых полов.

Далее сборка предусматривает установку:

куска трубы высотой около 1000 мм;
ревизии;
трубы, длины которой должно хватить для прохода межэтажного (чердачного) перекрытия.

Если коттедж двухэтажный, на 2 этаже проведение канализации в частном доме, повторяется.

Оптимальной высотой от поверхности чистового пола до ревизии является 1000-1500 мм (для удобства обслуживания)

Элементы конструкции стояка, собранного из пластика, фиксируются к стене специальными креплениями (хомуты, имеющие кронштейны, соединяемые шурупами). Последние закрепляются к стене дюбелями.

Их располагают под раструбами с шагом 4000-5000 мм. Можно чаще, однако это нецелесообразно. Важно отверстия для установки дюбелей, высверлить заблаговременно. В противном случае, можно повредить элементы конструкции стояка.

Если вы забыли сделать это, следует разобрать стояк.

Правила устройства канализации в частном доме рекомендуют залить цементным раствором пробитые межэтажные переходы после монтажа стояка. Желательно, на этом этапе, сформировать защиту стояка от распространения открытого огня, повышения шумоизоляции, его защиты от механических повреждений. Представляет бетонную окантовку трубы толщиной 20-30 мм, возвышающуюся над полом на 80-100 мм.

Обустройство вентиляции

Одной из наиболее характерных ошибок, допускаемых при строительстве канализации в частном доме, является отсутствие системы вентиляции последней.

Для чего она требуется

Наличие вентиляционной системы позволяет решать триединую задачу:

поддержание в трубах атмосферного давления, способствующего беспрепятственному перемещению стоков по трубам.

Если в них создаётся избыточное давление/разряжение, движение сточных вод может быть нарушено.

В процессе эксплуатации трубы канализации никогда не заполняются стоками на 100%.

Свободные объёмы занимают газы, формирующиеся в канализации. Они обладают весьма неприятными запахами, определённой токсичностью, а, при определённых условиях. становятся взрывоопасными.

Наличие вентиляции в домашней канализации обеспечивает циркуляцию воздуха, снижающего опасные концентрации всего этого. При этом большая часть упомянутых газов выводится в атмосферу.

Залповый слив вызывает разряжение, влекущее «срыв» гидрозатворов в сифонах установленной сантехники.

Это становится причиной попадания газов из канализации в помещения дома.

Какие конструктивные решения существуют

Основным является монтаж фанового стояка, являющегося практическим продолжением стояка канализационного.

Присоединение выполняется следующим образом:

в верхний тройник устанавливают трубу, диаметр которой равен диаметру труб стояка.

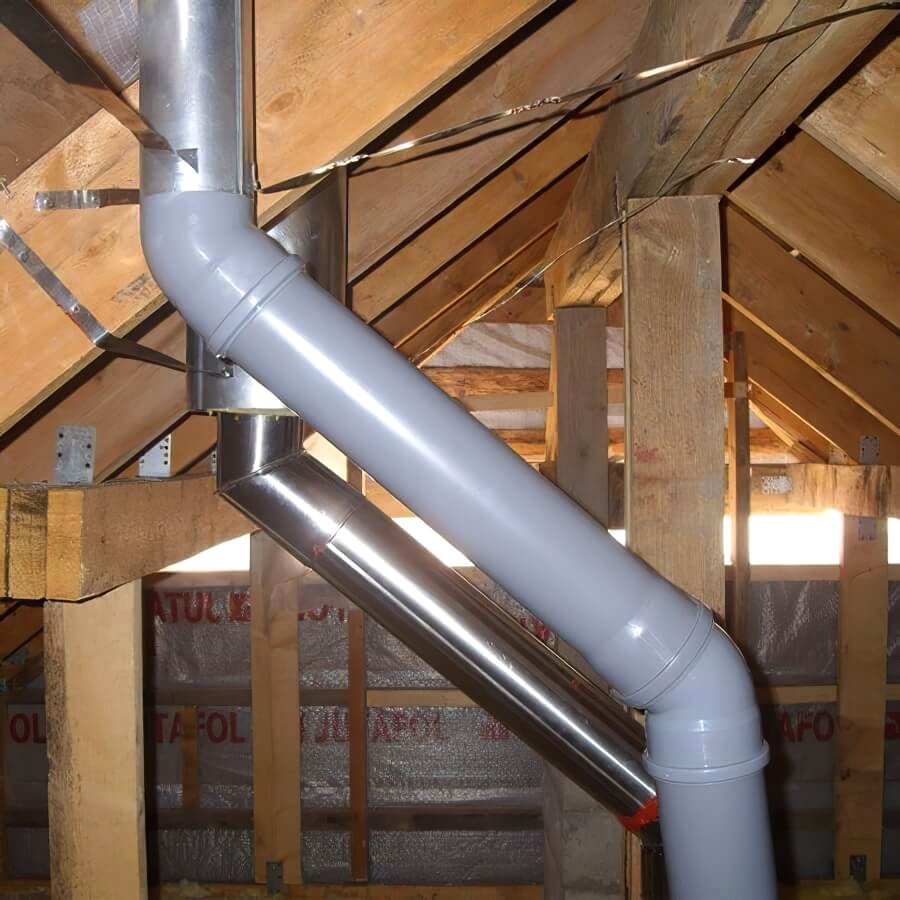

Рис.4 Вывод фановой трубы через чердачное помещение

Она проходит сквозь перекрытие (дом с чердаком), кровлю (с мансардой).

В ряде случаев, решая, как правильно проложить канализацию в частном доме, владелец отказывается от вывода фановой трубы на улицу, оставляя её на чердаке. Это может спровоцировать скопление подобных газов в чердачном помещении.

Именно поэтому сводом правил 30.13330.2012 требует, при обустройстве канализации в частном доме своими руками, обязательного выведения фановой трубы выше кровли дома с соблюдением следующих требований:

её верхний срез должен располагаться на высоте от 300 мм над неэксплуатируемой плоской кровлей;
от 500 мм на скатной;
от 3000 мм над эксплуатируемой;
от 100 мм выше обреза вентшахты дома (если фановая труба включена в единый блок).

Если обустроить фановый стояк невозможно (по любой причине), монтируют вакуумный клапан. Его устанавливают выше всех существующих горизонтальных подключений и сантехники.

Принцип работы. При возникновении разряжения в стояке, превышающего 5 мм вод. столба, он открывается, выравнивая давление до атмосферного. Это исключает срыв гидрозатворов.

Однако отвод канализационных газов, токсичных, дурнопахнущих, на постоянной основе клапанов не осуществляется.

Монтаж горизонтальных участков

Разбираемся, как устроена канализация в частном доме.

В подавляющем большинстве случаев схема разводки предусматривает перемещение стоков по трубам самотёком. Для этого все горизонтальные участки монтируются с уклоном в сторону стояка. Для каждого подключаемого сантехнического прибора, диаметра трубы требуемые уклоны имеют разное значение.

По умолчанию, руководствуются единым значение уклона, (25-35) мм на каждый погонный метр. Меньшее значение приводит к застою стоков в трубах. Большее, приводит к ускорению скорости удаления жидкой составляющей. При этом твёрдая составляющая (жир, тяжёлые частицы) оседает на внутренних стенках, формируя засоры.

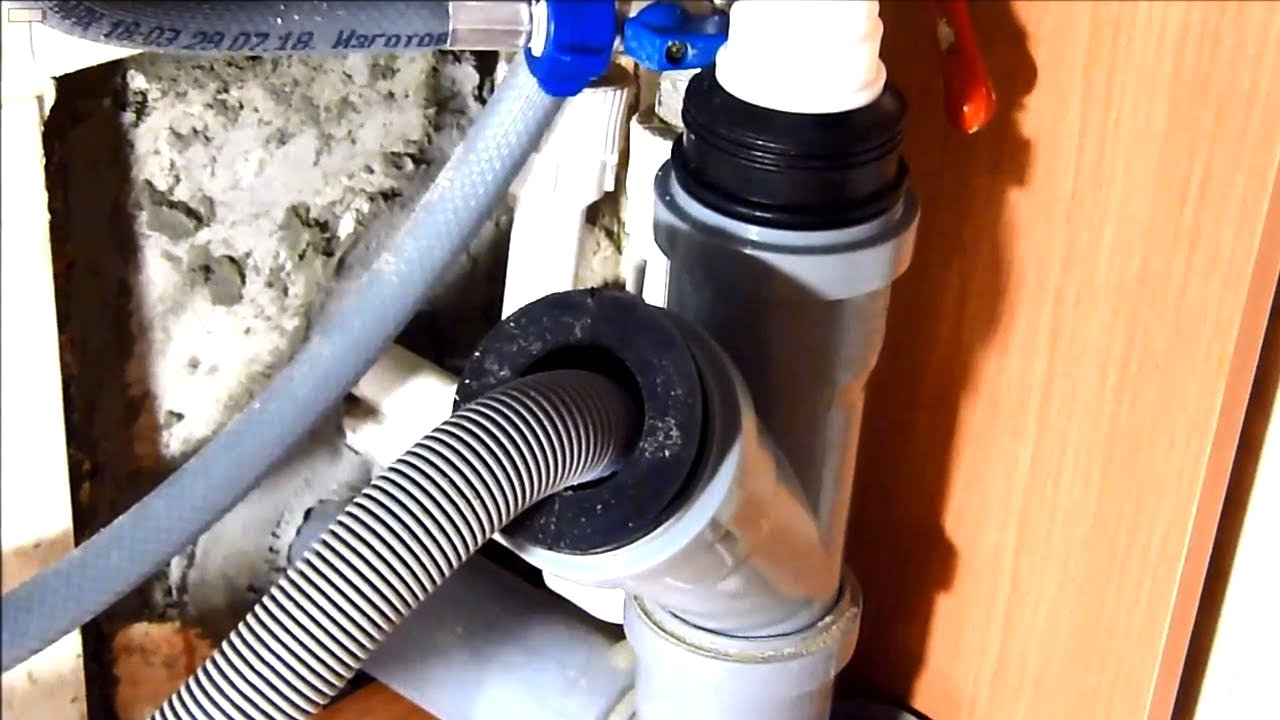

Рис.6 Подключение через манжеты сифона умывальника (верхний вход) и стиральной машины (нижний). Во втором случае используется переходная манжета 32*50

Обустраивая слив канализации в частном доме следует помнить о том, что участки горизонтально уложенных труб не должны превышать 10 метров. При этом обязательным является требование предусматривать ревизию для чистки трубопровода на каждые 8 погонных метров.

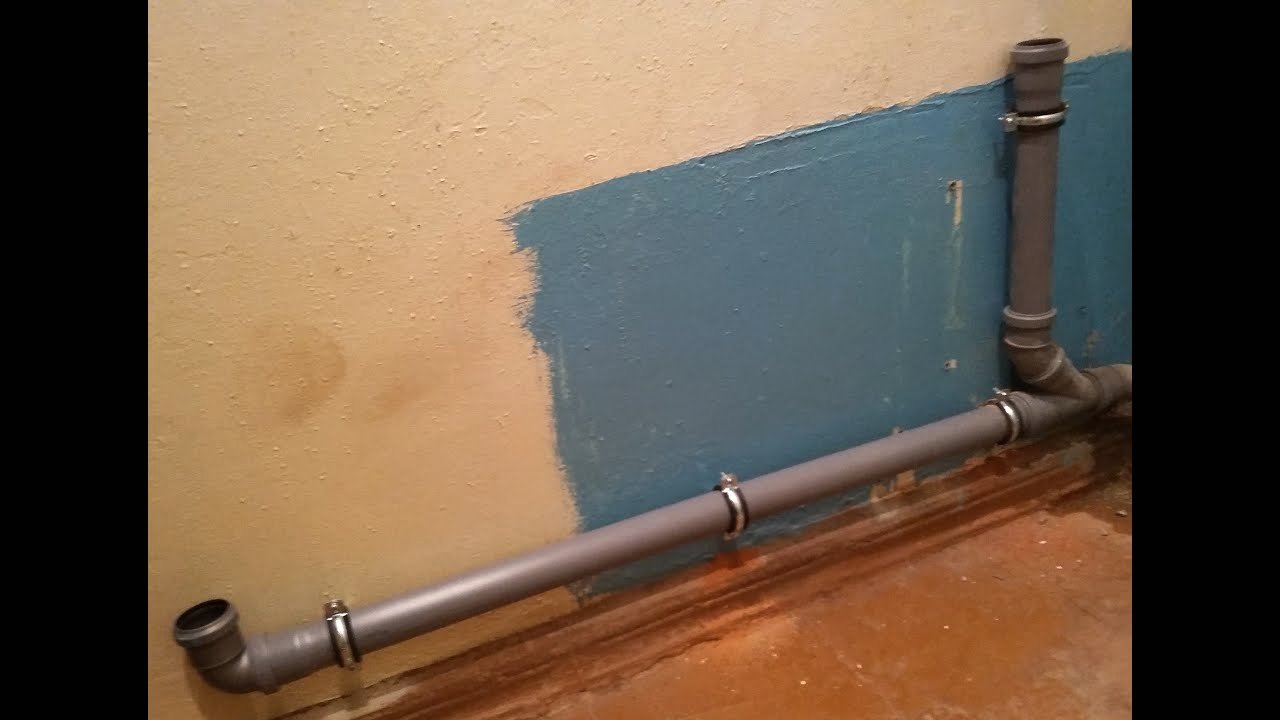

Трубы фиксируются к стене с шагом крепежа в 1000-1500 мм. увеличение расстояния приводит к существенному провисанию труб.

Используемые элементы

Автономная канализация частного дома своими руками собирается из разных элементов, основными из которых являются трубы в ассортименте.

Ниже приводим мнение эксперта, которое поможет выбрать нужные материалы.

[expert_review params=»JTdCJTIyY29sb3IlMjIlM0ElMjJyZWQtMSUyMiUyQyUyMmV4cGVydF9hdmF0YXIlMjIlM0ElMjJodHRwcyUzQSUyRiUyRnN0cm9pbS1zYW1vc3RveWF0ZWxuby5ydSUyRndwLWNvbnRlbnQlMkZ1cGxvYWRzJTJGMjAyMiUyRjExJTJGMC0xLmpwZyUyMiUyQyUyMmV4cGVydF9uYW1lJTIyJTNBJTIyJUQwJUEwJUQwJUJFJUQwJUJDJUQwJUIwJUQwJUJEJTIwJUQwJTkwJUQwJUJEJUQwJUJGJUQwJUI4JUQwJUJCJUQwJUJFJUQwJUIyLiUyMCVEMCVBRCVEMCVCQSVEMSU4MSVEMCVCRiVEMCVCNSVEMSU4MCVEMSU4MiUyMCVEMCVCMiUyMCVEMSU4MSVEMSU4NCVEMCVCNSVEMSU4MCVEMCVCNSUyMCVEMCVCRSVEMCVCMSVEMSU4MyVEMSU4MSVEMSU4MiVEMSU4MCVEMCVCRSVEMCVCOSVEMSU4MSVEMSU4MiVEMCVCMiVEMCVCMCUyMCVEMCVCQSVEMCVCMCVEMCVCRCVEMCVCMCVEMCVCQiVEMCVCOCVEMCVCNyVEMCVCMCVEMSU4NiVEMCVCOCVEMCVCRSVEMCVCRCVEMCVCRCVEMSU4QiVEMSU4NSUyMCVEMSU4MSVEMCVCOCVEMSU4MSVEMSU4MiVEMCVCNSVEMCVCQy4lMjAlRDAlOUQlRDAlQjUlRDElODglRDElODIlRDAlQjAlRDElODIlRDAlQkQlRDElOEIlRDAlQjklMjAlRDElODElRDAlQkUlRDElODIlRDElODAlRDElODMlRDAlQjQlRDAlQkQlRDAlQjglRDAlQkElMjAlRDAlQjglRDAlQkQlRDElODIlRDAlQjUlRDElODAlRDAlQkQlRDAlQjUlRDElODItJUQxJThEJUQwJUJEJUQxJTg2JUQwJUI4JUQwJUJBJUQwJUJCJUQwJUJFJUQwJUJGJUQwJUI1JUQwJUI0JUQwJUI4JUQwJUI4JTIwJUQwJUJGJUQwJUJFJTIwJUQwJUJFJUQwJUIxJUQxJTgzJUQxJTgxJUQxJTgyJUQxJTgwJUQwJUJFJUQwJUI5JUQxJTgxJUQxJTgyJUQwJUIyJUQxJTgzJTIwJUQxJTgxJUQwJUI1JUQxJTgyJUQwJUI1JUQwJUI5JTIwJUQwJUI4JUQwJUJEJUQwJUI2JUQwJUI1JUQwJUJEJUQwJUI1JUQxJTgwJUQwJUJEJUQwJUJFLSVEMSU4MiVEMCVCNSVEMSU4NSVEMCVCRCVEMCVCOCVEMSU4NyVEMCVCNSVEMSU4MSVEMCVCQSVEMCVCRSVEMCVCMyVEMCVCRSUyMCVEMCVCRSVEMCVCMSVEMCVCNSVEMSU4MSVEMCVCRiVEMCVCNSVEMSU4NyVEMCVCNSVEMCVCRCVEMCVCOCVEMSU4RiUyMiUyQyUyMmV4cGVydF9saW5rJTIyJTNBJTIyJTIyJTJDJTIyZXhwZXJ0X2lkJTIyJTNBJTIyJTIyJTJDJTIyZXhwZXJ0X3R5cGUlMjIlM0ElMjJzZWxmJTIyJTJDJTIyZXhwZXJ0X2F2YXRhcl9hbHQlMjIlM0ElMjIlMjIlMkMlMjJleHBlcnRfc2hvdyUyMiUzQTElMkMlMjJleHBlcnRfZGVzY3JpcHRpb24lMjIlM0ElMjIlMjIlMkMlMjJleHBlcnRfc2hvd19idXR0b24lMjIlM0EwJTJDJTIyZXhwZXJ0X3Nob3dfYnV0dG9uX3R5cGUlMjIlM0ElMjJwb3B1cCUyMiUyQyUyMmV4cGVydF9xdWVzdGlvbl9idXR0b25fdGV4dCUyMiUzQSUyMiVEMCU5NyVEMCVCMCVEMCVCNCVEMCVCMCVEMSU4MiVEMSU4QyUyMCVEMCVCMiVEMCVCRSVEMCVCRiVEMSU4MCVEMCVCRSVEMSU4MSUyMiUyQyUyMnF1ZXN0aW9uX2V4dGVybmFsX2xpbmslMjIlM0ElMjIlMjIlMkMlMjJwb3B1cF91c2VfcGhvbmUlMjIlM0EwJTJDJTIyZXhwZXJ0X3RpdGxlJTIyJTNBJTIyJUQwJUFEJUQwJUJBJUQxJTgxJUQwJUJGJUQwJUI1JUQxJTgwJUQxJTgyJUQwJUJEJUQwJUJFJUQwJUI1JTIwJUQwJUJDJUQwJUJEJUQwJUI1JUQwJUJEJUQwJUI4JUQwJUI1JTNBJTIyJTJDJTIyZXhwZXJ0X3Nob3dfdGl0bGUlMjIlM0ExJTJDJTIyZXhwZXJ0X3RleHQlMjIlM0ElMjIlQzIlQUIlRDAlOUQlRDAlQjUlMjAlRDElODElRDAlQkIlRDAlQjUlRDAlQjQlRDElODMlRDAlQjUlRDElODIlMjAlRDAlQkYlRDElODAlRDAlQjglRDAlQkUlRDAlQjElRDElODAlRDAlQjUlRDElODIlRDAlQjAlRDElODIlRDElOEMlMjAlRDAlQkMlRDAlQjAlRDElODIlRDAlQjUlRDElODAlRDAlQjglRDAlQjAlRDAlQkIlRDElOEIlMjAlRDAlQjglMjAlRDAlQkElRDAlQkUlRDAlQkMlRDAlQkYlRDAlQkIlRDAlQjUlRDAlQkElRDElODIlRDElODMlRDElOEUlRDElODklRDAlQjglRDAlQjUlMkMlMjAlRDElODAlRDElODMlRDAlQkElRDAlQkUlRDAlQjIlRDAlQkUlRDAlQjQlRDElODElRDElODIlRDAlQjIlRDElODMlRDElOEYlRDElODElRDElOEMlMjAlRDAlQjglRDElODElRDAlQkElRDAlQkIlRDElOEUlRDElODclRDAlQjglRDElODIlRDAlQjUlRDAlQkIlRDElOEMlRDAlQkQlRDAlQkUlMjAlRDAlQjclRDAlQkQlRDAlQjAlRDElODclRDAlQjUlRDAlQkQlRDAlQjglRDAlQjUlRDAlQkMlMjAlRDElODYlRDAlQjUlRDAlQkQlRDElOEIuJTIwJUQwJTlBJUQwJUIwJUQxJTg3JUQwJUI1JUQxJTgxJUQxJTgyJUQwJUIyJUQwJUI1JUQwJUJEJUQwJUJEJUQxJThCJUQwJUI5JTIwJUQxJTgyJUQwJUJFJUQwJUIyJUQwJUIwJUQxJTgwJTIwJUQwJUIyJUQxJTgxJUQwJUI1JUQwJUIzJUQwJUI0JUQwJUIwJTIwJUQxJTgxJUQxJTgyJUQwJUJFJUQwJUI4JUQxJTgyJTIwJUQwJUI0JUQwJUJFJUQxJTgwJUQwJUJFJUQwJUIzJUQwJUJFLiUyMCVEMCU5RCVEMCVCRSUyMCVEMCVCNSVEMCVCMyVEMCVCRSUyMCVEMCVCRiVEMCVCRSVEMCVCQSVEMSU4MyVEMCVCRiVEMCVCQSVEMCVCMCUyMCVEMSU4MyVEMCVCMSVEMCVCNSVEMSU4MCVEMCVCNSVEMCVCNiVEMSU5MSVEMSU4MiUyMCVEMCVCMiVEMCVCMCVEMSU4MSUyMCVEMCVCRSVEMSU4MiUyMCVEMCVCQyVEMCVCRCVEMCVCRSVEMCVCMyVEMCVCRSVEMCVCQSVEMSU4MCVEMCVCMCVEMSU4MiVEMCVCRCVEMSU4QiVEMSU4NSUyMCVEMCVCRCVEMCVCNSVEMCVCNyVEMCVCMCVEMCVCRiVEMCVCQiVEMCVCMCVEMCVCRCVEMCVCOCVEMSU4MCVEMCVCRSVEMCVCMiVEMCVCMCVEMCVCRCVEMCVCRCVEMSU4QiVEMSU4NSUyMCVEMSU4MiVEMSU4MCVEMCVCMCVEMSU4MiUyMCVEMCVCRCVEMCVCMCUyMCVEMSU4MCVEMCVCNSVEMCVCQyVEMCVCRSVEMCVCRCVEMSU4MiUyMCVEMCVCOCUyMCVEMCVCNyVEMCVCMCVEMCVCQyVEMCVCNSVEMCVCRCVEMSU4MyUyMCVEMSU4RCVEMCVCQiVEMCVCNSVEMCVCQyVEMCVCNSVEMCVCRCVEMSU4MiVEMCVCRSVEMCVCMiUyQyUyMCVEMCVCMiVEMSU4QiVEMSU4OCVEMCVCNSVEMCVCNCVEMSU4OCVEMCVCOCVEMSU4NSUyMCVEMCVCOCVEMCVCNyUyMCVEMSU4MSVEMSU4MiVEMSU4MCVEMCVCRSVEMSU4Ri4lMjAlRDAlOTUlRDElODElRDAlQkIlRDAlQjglMjAlRDElODElRDAlQjIlRDAlQkUlRDAlQjUlRDAlQjMlRDAlQkUlMjAlRDAlQkUlRDAlQkYlRDElOEIlRDElODIlRDAlQjAlMjAlRDAlQkQlRDAlQjUlRDAlQjQlRDAlQkUlRDElODElRDElODIlRDAlQjAlRDElODIlRDAlQkUlRDElODclRDAlQkQlRDAlQkUlMkMlMjAlRDAlQkUlRDAlQjElRDElODAlRDAlQjAlRDElODIlRDAlQjglRDElODIlRDAlQjUlRDElODElRDElOEMlMjAlRDAlQjIlMjAlRDAlQkYlRDElODAlRDAlQkUlRDElODQlRDAlQjglRDAlQkIlRDElOEMlRDAlQkQlRDElODMlRDElOEUlMjAlRDAlQkElRDAlQkUlRDAlQkMlRDAlQkYlRDAlQjAlRDAlQkQlRDAlQjglRDElOEUlMkMlMjAlRDElODElRDAlQkUlRDElODIlRDElODAlRDElODMlRDAlQjQlRDAlQkQlRDAlQjglRDAlQkElRDAlQjglMjAlRDAlQkElRDAlQkUlRDElODIlRDAlQkUlRDElODAlRDAlQkUlRDAlQjklMjAlRDAlQkUlRDAlQjElRDElOEYlRDAlQjclRDAlQjAlRDElODIlRDAlQjUlRDAlQkIlRDElOEMlRDAlQkQlRDAlQkUlMjAlRDAlQjIlRDAlQjAlRDElODElMjAlRDAlQkYlRDElODAlRDAlQkUlRDAlQjglRDAlQkQlRDElODElRDElODIlRDElODAlRDElODMlRDAlQkElRDElODIlRDAlQjglRDElODAlRDElODMlRDElOEUlRDElODIuJTIwJUQwJUEzJUQwJUI0JUQwJUIwJUQxJTg3JUQwJUJEJUQwJUJFJUQwJUIzJUQwJUJFJTIwJUQwJUIyJUQxJThCJUQwJUIxJUQwJUJFJUQxJTgwJUQwJUIwLiVDMiVCQiU1Q24lMjIlMkMlMjJxYSUyMiUzQSU1QiU1RCUyQyUyMnFhX3Nob3dfdGl0bGUlMjIlM0ExJTJDJTIycWFfdGl0bGUlMjIlM0ElMjIlRDAlOTIlRDAlQkUlRDAlQkYlRDElODAlRDAlQkUlRDElODElMjAlRDElOEQlRDAlQkElRDElODElRDAlQkYlRDAlQjUlRDElODAlRDElODIlRDElODMlMjIlMkMlMjJzY29yZSUyMiUzQSU1QiU1RCUyQyUyMnNjb3JlX3N1bW1hcnlfdGV4dCUyMiUzQSUyMiUyMiUyQyUyMnNjb3JlX3N1bW1hcnlfYXZlcmFnZSUyMiUzQTAlMkMlMjJzY29yZV9tYXglMjIlM0ElMjI1JTIyJTJDJTIyc2NvcmVfc3ltYm9sJTIyJTNBJTIyJTIyJTJDJTIyc2NvcmVfdGl0bGUlMjIlM0ElMjIlMjIlMkMlMjJzY29yZV9zaG93X3RpdGxlJTIyJTNBMCUyQyUyMnBsdXNlcyUyMiUzQSU1QiU1RCUyQyUyMm1pbnVzZXMlMjIlM0ElNUIlNUQlMkMlMjJwbHVzZXNfbWludXNlc19zaG93X3RpdGxlJTIyJTNBMSUyQyUyMnBsdXNlc19taW51c2VzX3RpdGxlJTIyJTNBJTIyJUQwJTlGJUQwJUJCJUQxJThFJUQxJTgxJUQxJThCJTIwJUQwJUI4JTIwJUQwJUJDJUQwJUI4JUQwJUJEJUQxJTgzJUQxJTgxJUQxJThCJTIyJTJDJTIycGx1c2VzX3RpdGxlJTIyJTNBJTIyJTIyJTJDJTIybWludXNlc190aXRsZSUyMiUzQSUyMiUyMiU3RA==»]

Трубы

Наиболее востребованными материалами для производства канализационных труб являются полимеры. Повышенным спросом пользуются пластики следующих типов.

PVC – поливинилхлорид (ПВХ). Серый цвет данной продукции указывает на то, что она предназначена для прокладки внутренней канализации.

Изделия отличаются высочайшей механической прочностью, стойкостью к химически активным веществам бытового назначения, легко обрабатываются и монтируются. Отличаются приемлемой ценой.

PVC-U – ПВХ непластифицированный (иное наименование, винипласт).

Имеет повышенную механическую прочность, температурную, химическую стойкость. Лучший выбор. Оранжевый цвет указывает на возможность использования труб внутри дома и на улице.

PRP – полипропилен. Превосходят продукцию из ПВХ по всем эксплуатационным характеристикам.

Цвета – светло-серый, белый. Недостаток — высокая хрупкость при минусовых температурах, что исключает их наружную прокладку.

Уплотнительные манжеты

В процессе сборки используются различные версии уплотнителей.

Манжеты однолепестковые – надёжно герметизирует место соединения, однако монтаж/демонтаж для ремонта достаточно сложен
Двухлепестковые – дополнительно комплектуются специальным распорным вкладышем (эспандер).

Лучшее решение для монтажа канализационной системы.

Особняком стоят манжеты переходные:

с чугунной трубы на пластиковую;
для сифонов (с 32 или 40 мм на 50 мм)

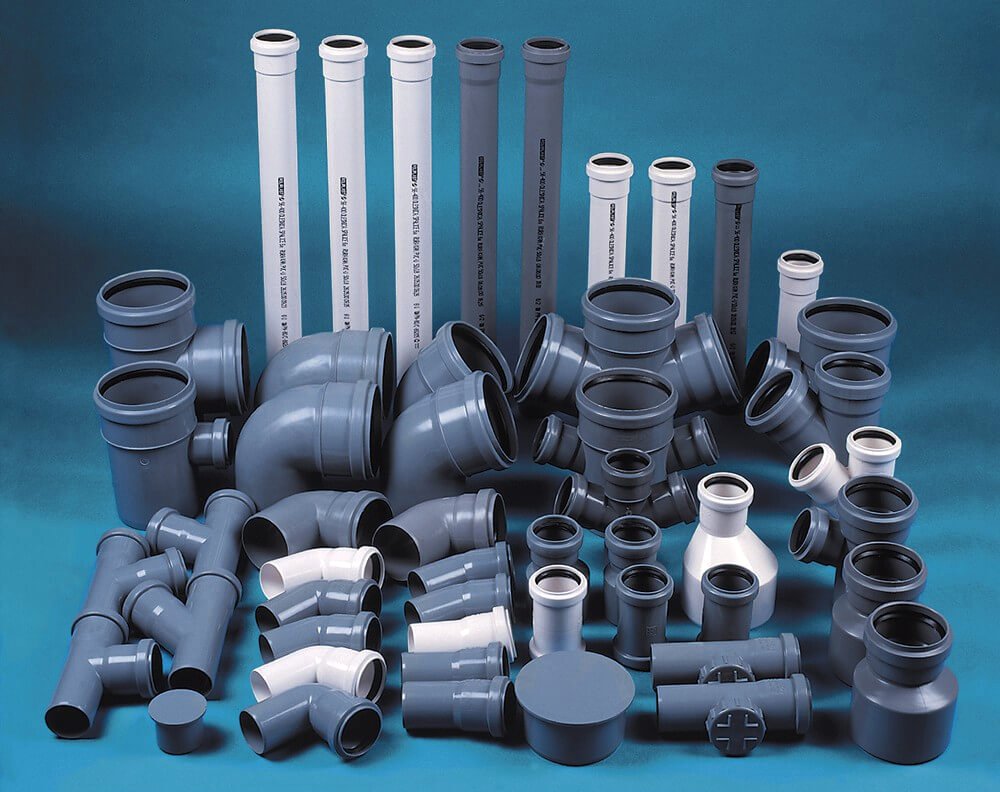

Фасонные части

Устройство канализации для частного дома для сборки системы нужной конфигурации предусматривает использование различных элементов, именуемых фасонными частями. К этой группе продукции относят:

углы (отводы), позволяющие менять направление прокладки трубопровода в любой плоскости (для труб любого диаметра).

Предлагаются с различными углами изменения направления. Наиболее востребованные 45°, 30°, 87°. Кроме этого выпускают версии на 15°, 67°.

Тройники;
муфты:
- соединительные;
- ремонтные;
- компенсационные.

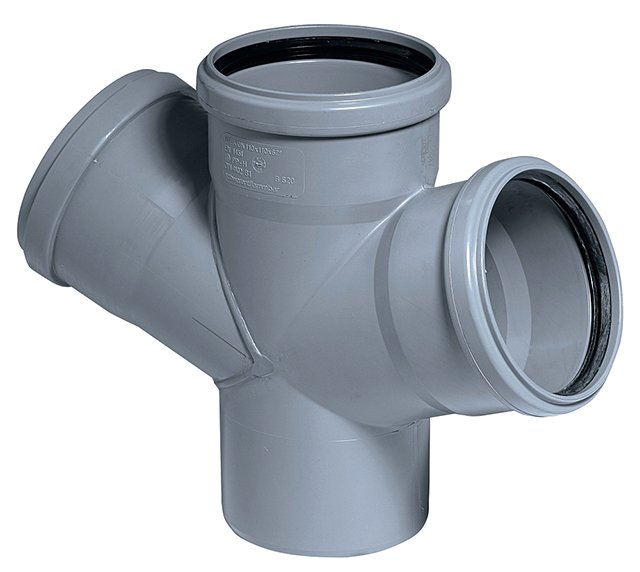

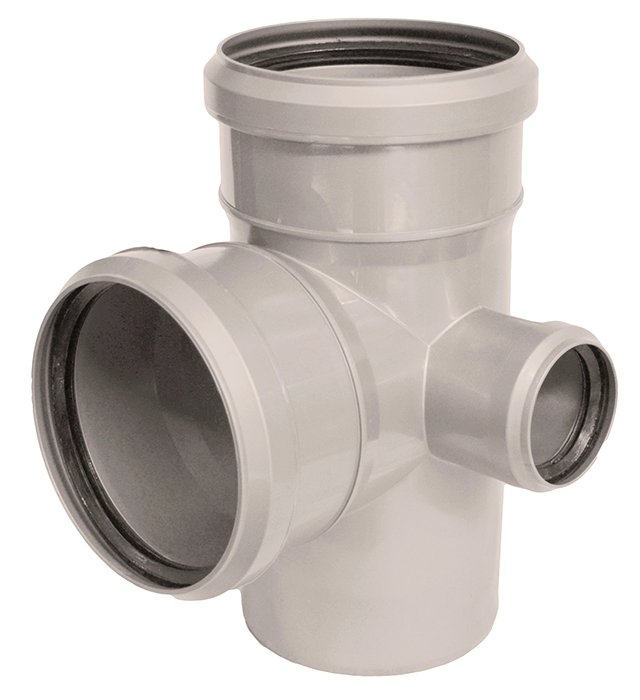

крестовины, одно и двухплоскостные;

ревизионные муфты;
редукция (эксцентрический переход);
заглушки;
клапаны вакуумные и обратные.

Элементы, обеспечивающие подключение унитазов

В зависимости от конструкции последних используют:

манжеты: прямые, эксцентриковые;
гофротрубы;
соединительные патрубки: прямые, эксцентрические;
с угловыми отводами на 22,5°, 45°.

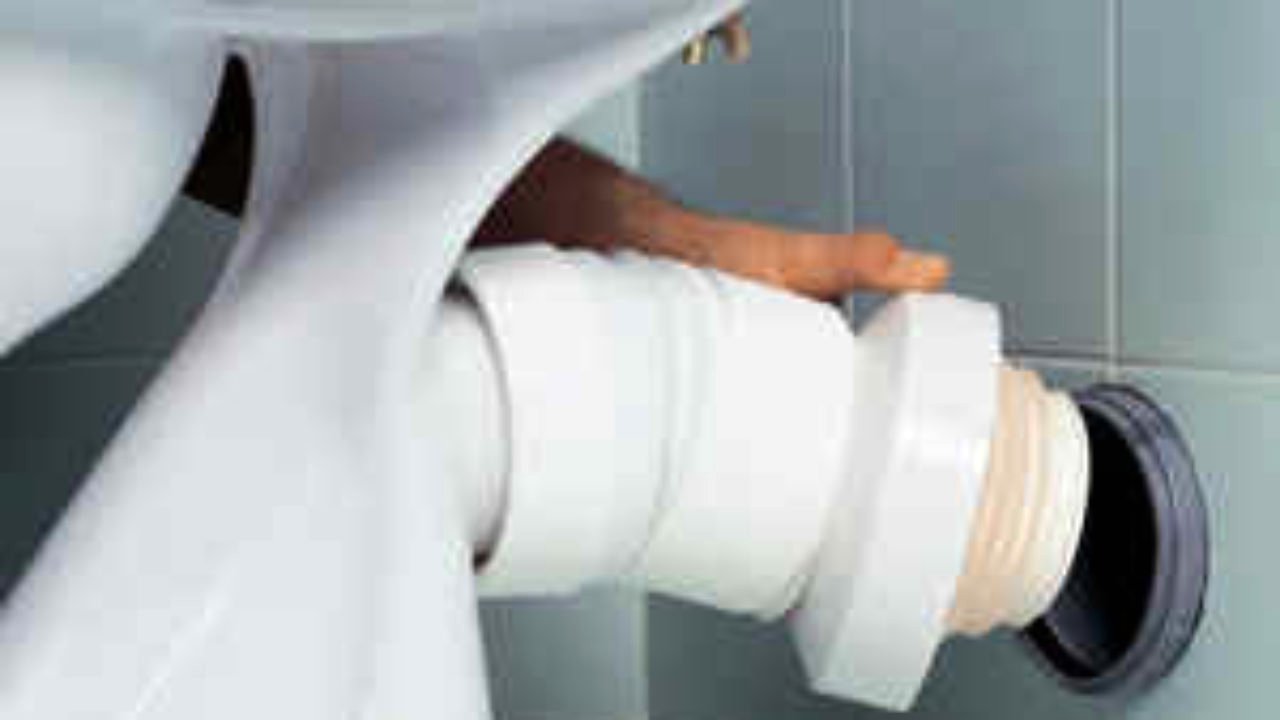

Рис.11 Подключение унитаза с использованием армированной гофротрубы

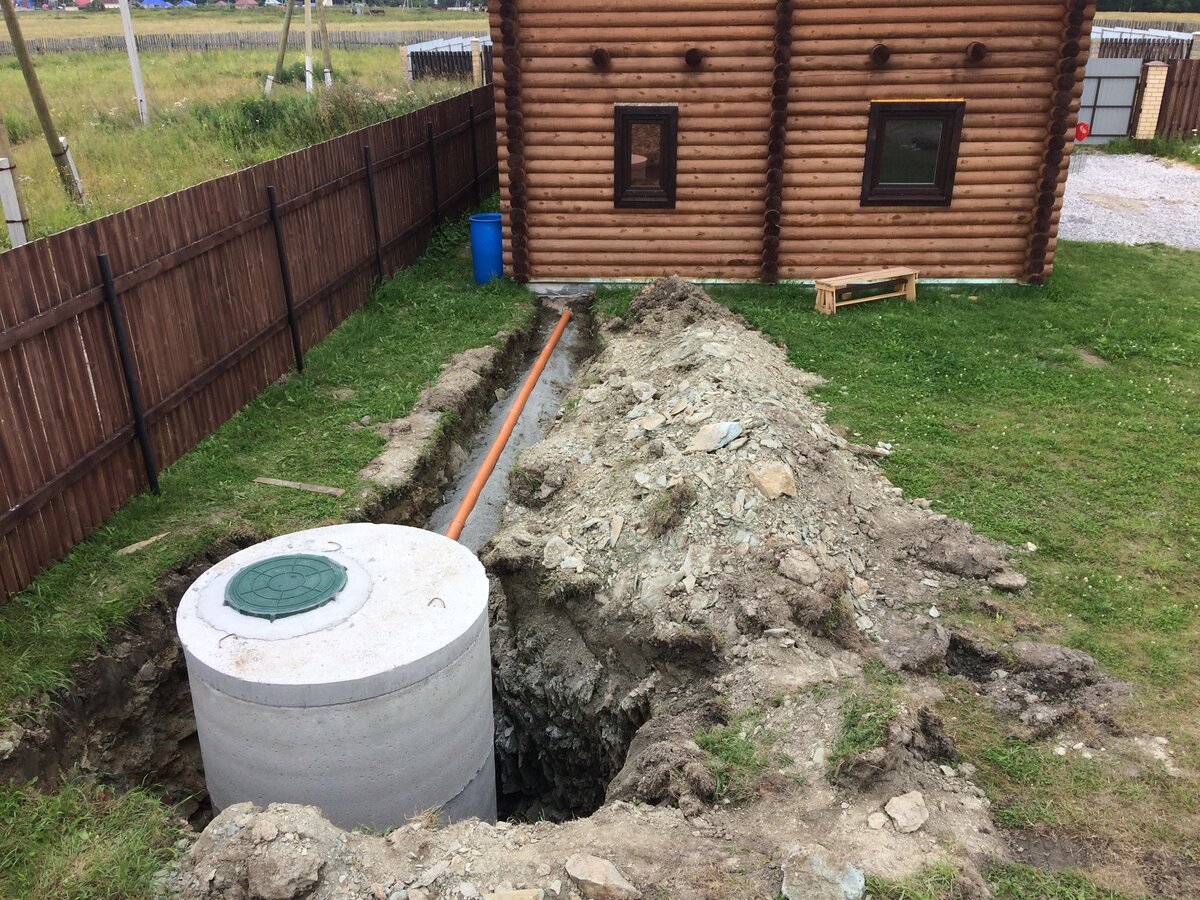

Внешний участок канализации частного дома

Перечень выполняемых работ, последовательность их выполнения зависит от выбранного варианта сбора и утилизации канализационных стоков.

Решая, как сделать канализацию в частных домах, делают выбор в пользу одной из следующих систем сбора и утилизации стоков:

централизованная – данный вид проводки предусматривает подключение к центральному коллектору, пользование которым требуется ежемесячно оплачивать.

Лучшее решение, обеспечивающее максимально комфортную эксплуатацию.

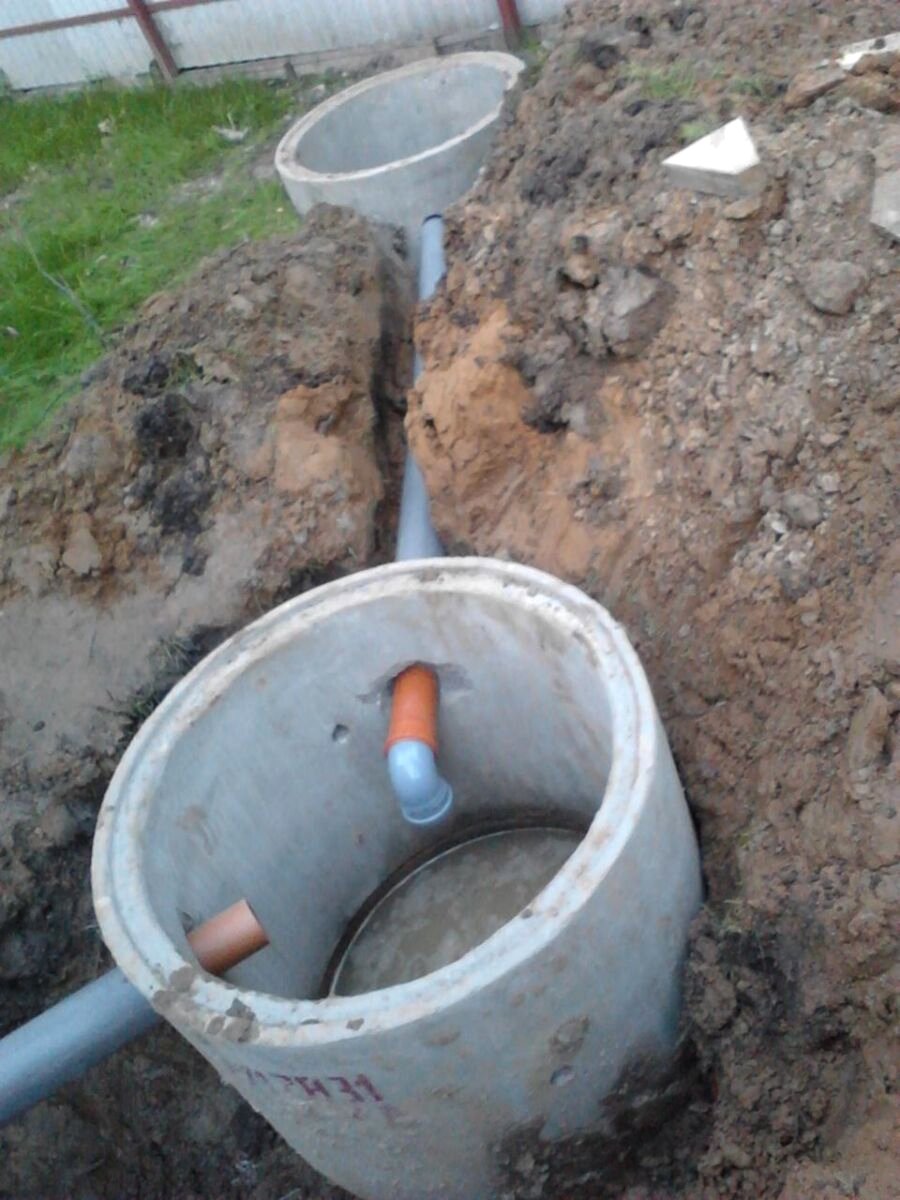

накопительная — современный герметичный аналог выгребной ямы.

Может изготавливаться из кирпича, бетона, металла, пластиков. Требует выполнения значительных объёмов земляных работ, прокладки подземного трубопровода для сброса стоков в накопитель.

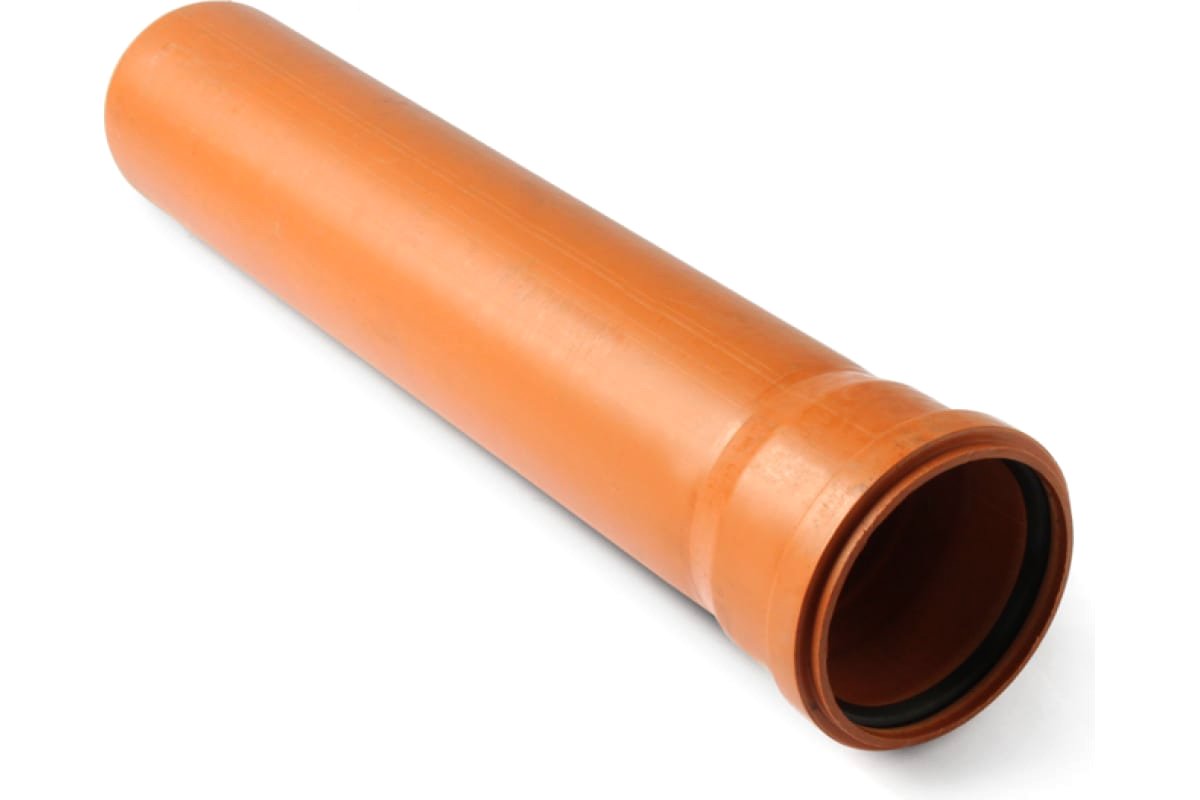

Для справки. Провести канализацию по улице лучше всего позволяет использование пластиковых труб оранжевого цвета. Их прокладывают по дну траншеи, отрываемой ниже глубины промерзания. Рекомендуется производить их дополнительное утепление с использованием теплоизоляционных материалов или электрообогрева с использованием специального кабеля.

дренирующая – представлена септиками, конструкции которых аналогичны накопительным ёмкостям, но не имеют дна и герметичными не являются.

Сброшенные с подобные устройства стоки инфильтруются в грунт через специально обустроенную дренирующую подушку.

фильтрационная – состоит из нескольких ёмкостей, смонтированных под землёй.

Собирает и очищает органику. В зависимости от модели комплектуется разными встроенными системами очистки. Ассенизационная машина для их очистки требуется раз в 10 лет (в остальных вариантах 1-2 раза в год).

В связи с тем, что монтаж устройства сбора и утилизации требует привлечения тяжёлой строительной техники, определённых профессиональных знаний и навыков, доверить данную работу лучше профессионалам. Это утверждение справедливо при выборе владельцем участка:

фильтрующего колодца;
септиков любых типов и ёмкости;
организации участков почвенной полевой фильтрации;
монтаже инфильтраторов;
установке станций биологической очистки в различной комплектации – с фекальным насосом, со встроенным компрессором;
аэрационных установок.

Самостоятельно можно изготовить классическую выгребную яму, установить и подключить биотуалет любого типа: торфяного, химического, электрического.

Но эти решения актуальны для дачного домика. Для дома круглогодичного проживания, в котором постоянно находится несколько человек, подобные решения не подходят.

Выводы

Надеемся, что пошаговое руководство по монтажу канализационной сети в загородном коттедже, приведённое в настоящей статье, станет полезной инструкцией для владельцев частных домов, решивших устраивать подобную систему жизнеобеспечения самостоятельно.
